Установка - Пгс.

[Гость Миxалыч]

Это если кто не в курсу - для разделения песчано-гравийной смеси, и попутной добычи золота на отработанных полигонах.

тему завёл чтоб не скучали,ставьте схемы, картинки,обсуждайте.

потом расскажу для чего.

можно конечно и купить готовую, или взять в аренду, но это не интересно, проще самому построить.



[75rus]

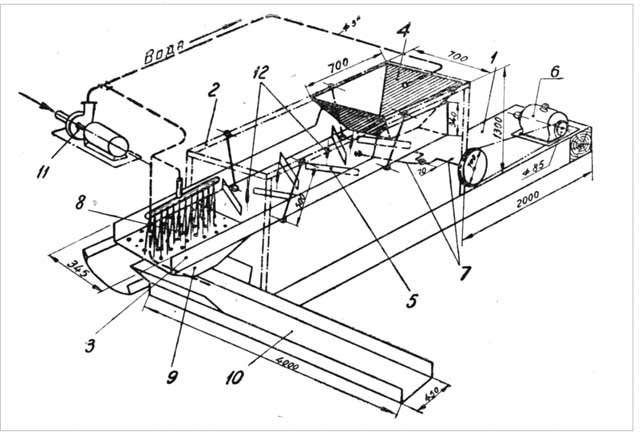

Механический промывочный прибор

Часто приходится промывать большое количество песков из старых недоработок, бортовых прирезок, остатков отвалов и т. п.
Эти пески обычно рассредоточены в небольших количествах по всей территории прииска. Устанавливать в каждом таком месте нормальный промывочный прибор
нецелесообразно и дорого, так как срок его эксплуатации весьма краток. Обычно эти пески промывают на мелких шлюзах — «проходнушках».
Вся работа на них ведется исключительно мускульно, вплоть до подачи воды и протирки песков. Низкая производительность труда и дороговизна промывки свойственна этому виду работ.
Поэтому перед рационализаторами и изобретателями всегда стояла задача создания механизированного промывочного прибора небольшой производительности.
В таком приборе простота и дешевизна конструкций должны (???) сочетаться с полной механизацией всех процессов, удобством обслуживания и высокой улавливающей способностью.



[Bola]

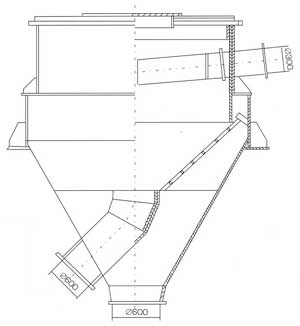

Использовать гидрогрохот конический КГГ. Достаточно простое устройство.

Цитата

Конические гидрогрохоты применяются для разделения смеси на гравий и песок при помощи перфорированного конуса (решеток).

Техническая характеристика

Производительность по гидросмеси, м3/ч.	1500-3000
Диаметр граничащего зерна, мм.	2-10
Содержание гравия в исходном материале, %.	5-6
Скорость потока, м/сек.	3-5,6
Масса, кг.	4725

Это как пример действующего КГГ. Есть разной производительности. Достаточно легко сделать самому. Не требуют подвода дополнительной энергии.

[Bola]

В своё время была испытана для разработки песчано-галечных отложений такая схема - подача осуществлялась эжектором по пульповоду на конический гидрогрохот, галя шла в отвал, а пески направлялись в короткоконусный гидроциклон, с которого лёгкая фракция попадала на шлюз, а тяжёлая фракция снизу циклона накапливалась для дальнейшего обогащения. В нашем случае тяжелую фракцию можно также отправить на второй шлюз.

[Гость Миxалыч]

Тему подняли, молодцы!

дальше думаем, чтоб мобильное всё было.

[Bola]

10 часов назад, Михалыч сказал:

чтоб мобильное всё было

То, что описано выше и есть мини-драга на понтонах испытанная в акватории Баренцева моря. Подача осуществлялась мотопомпой МП-600

В 23.03.2015 at 16:25, Михалыч сказал:

потом расскажу для чего

Может уже пора.....

[Гость Миxалыч]

Рано, мало инфы, хочу чтоб не только потребители были, но и участники.

[75rus]

В 29.04.2016 at 01:20, Bola сказал:

Содержание гравия в исходном материале, %5-6

Масса, кг. 4725



[Колючий]

Та нашел о чём кумекать. Вон на фракционной сортировке стоят и сита и грохота. Всё уже давно придумано и робит. В металлургию загляни, в тему ферросплавов. Там всем по отдельности торгуют и пыль отправляют в банках.  Тот мужик, кого я окучиваю по озвучке инженерил в этом деле и дорабатывал соединение, и саму конструкцию. А условия работы там похлеще  ПГС. Всё с острыми краями с дробилок, и высокой твёрдости.

[Гость Миxалыч]

Борода, у меня на бетонном заводе тоже есть и сеялки и грохоталки, не надо нам это, мы к своему прибору идём!

[75rus]

В 22.03.2015 at 02:25, Михалыч сказал:

1). Тему завёл чтоб не скучали,ставьте схемы, картинки,обсуждайте.

2). Можно конечно и купить готовую, или взять в аренду, но это не интересно, проще самому построить.

3). Дальше думаем, чтоб мобильное всё было.

4). Изобретаем свой прибор, наброски, картинки, чертежи, видео и т.д.

[Гость Миxалыч]

Вот это верно!

Грамотные все стали, и что характерно - теоретики

но есть и такие кто хвост поднимает, научились думают всему уже
