Мастерская по изготовлению оборудования для добычи золота

[Гость Миxалыч]

Ни чего сложного,тот же вихрь,только в рубашке.

Вот это как раз тот случай когда всас меньше выкидного,и за счёт этого высота подъёма увеличивается.

Пробовал делать эжектор на 76,потом переход и пульповод 102,было это лет семь назад,тогда ещё помп добрых не было,но качал замечательно.

Похерил чёт идею эту....громоздко получается.

[CC63]

Кажется, это тот случай, когда нужна высота подьема большая.

Помпы покупать большой мощности- дорого и тяжелые. Проще сделать такой эжектор.( по себестоимости гораздо меньше денег)

еще с ним пульповод не должен забиваться камнями, так как всас меньше пульповода.

[ziatkoff]

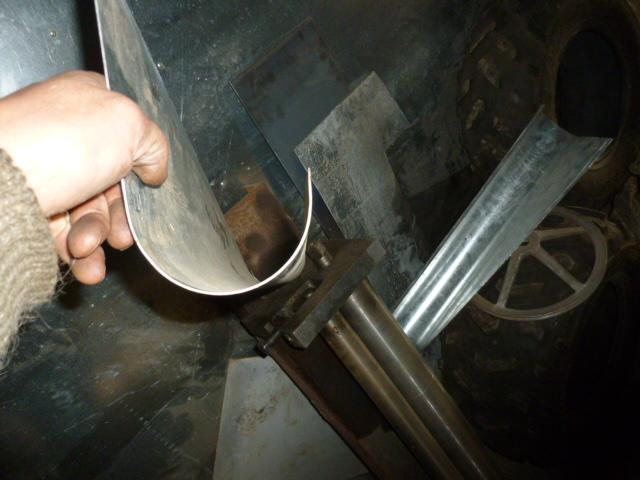

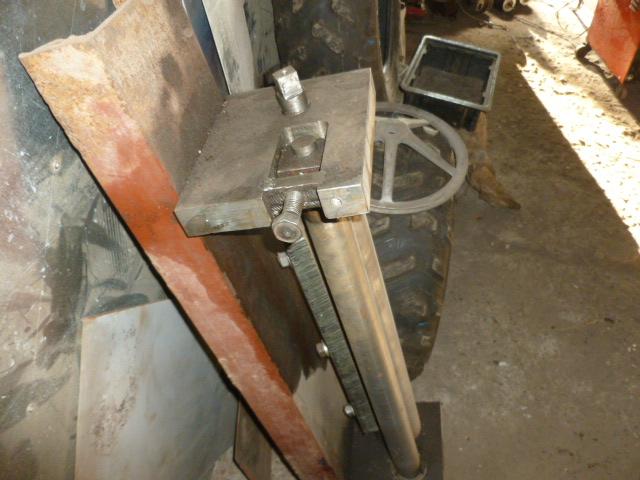

сделал вот такой станок , для изготовления овальных расширителей ,  кому надо обращайтесь в личку

[CC63]

Вопрос по эжектору нижнему. У нас эжектор просто согнутая труба одного диаметра.

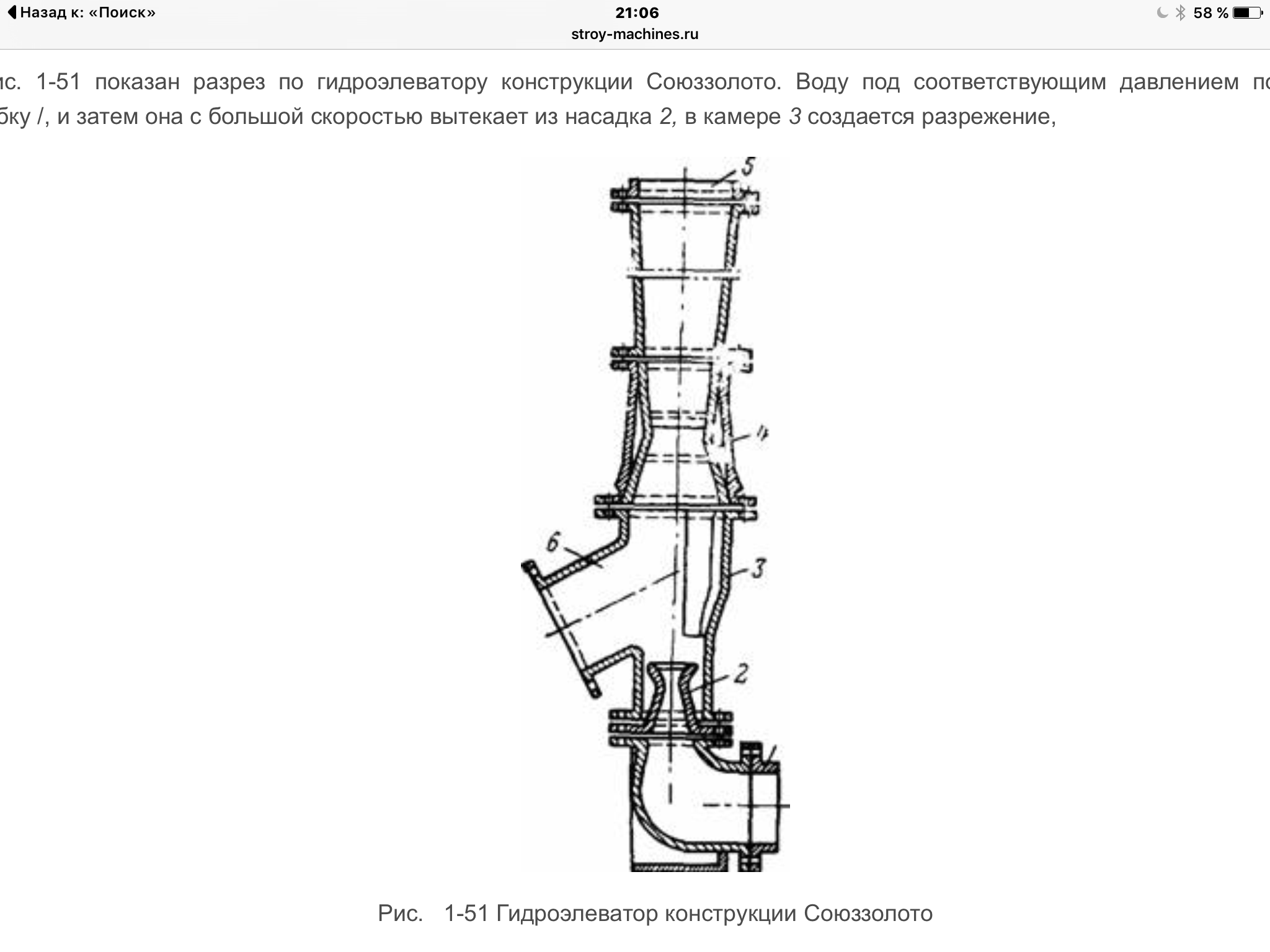

Возмем к примеру усовершенствованные и продуманные элеваторы(  ученые люди вводили совершенствования). Это пример для подрожания( фото)

Так вот во всех их конструкциях есть камера разрежения, которая больше диаметром , чем всас и затем идет сужающая воронка.

Наверное расширение и сужение дают больший эффект и напор, так почему не попробывать это сделать на эжекторе.  Будет чуть посложней в изготовлении, но ведь главное- лучше работать будет.

в начале эжектора все вставляют( вваривают) шайбы. Так вот конус должен быть размером диаметра шайбы, а расширение больше диаметра всаса( сделать труба в трубу)

[ziatkoff]

такие применяют на бочке . подобие

[CC63]

Пока Зима, будем толкать идеи.Подсказало видео интересную идею . Сделать бочку бутару сразу с интегратором.без отверстий и сеток.

[CC63]

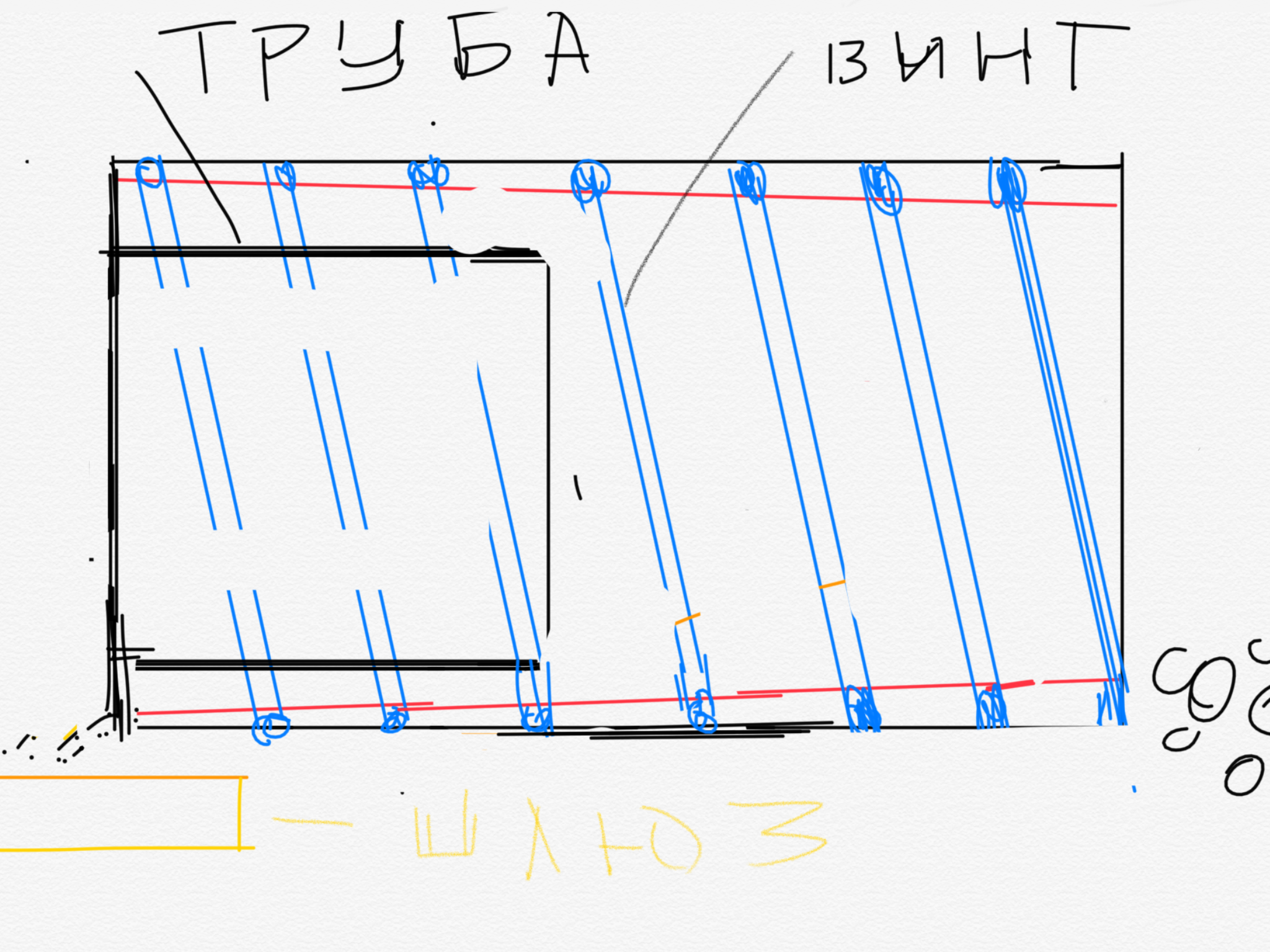

Здесь пока просто идея, без деталей.  Пока обьясняю идею.  Внутри бочки навариваем спираль, направленную против вращения. Спираль можно внизу повыше сделать, а где порода подходит к краю, пониже(хотя одинаковое проще делать, )Порода при загрузке попадает в трубу приемную(это чтобы не било по птяжелым шлихам, закручивающимися спиралью).понятно, что струи воды делаем как и везде. Порода попадает в бутару, моется, перемешивается, скорость здесь нужна небольшая.  Камни и легкие фракции переваливаются через небольшой буртик. Тяжелая порода, которая стремиться вниз, подхватывается винтом и идет назад. По пути она сразу перемывается и легкие фракции идут на выход, вниз. Тяжелые фракции с металлом винтом выталкиваются в начало, переваливаются через край и идут на шлюз.

Тяжелой породы получиться не так уж много, но зато потом будет  легче на шлюзе поймать  металл.

Железо не очень ловит металл, поэтому полива водой как раз не происходит (для этого и нужна приемная труба)

принцип  сепаратора -тарелки

конечно, производительность будет не очень сильная, но под подачу лопатой в самый раз.

нет никаких сеток других приспособлений, которые могут сломаться.

[свердловчанин]

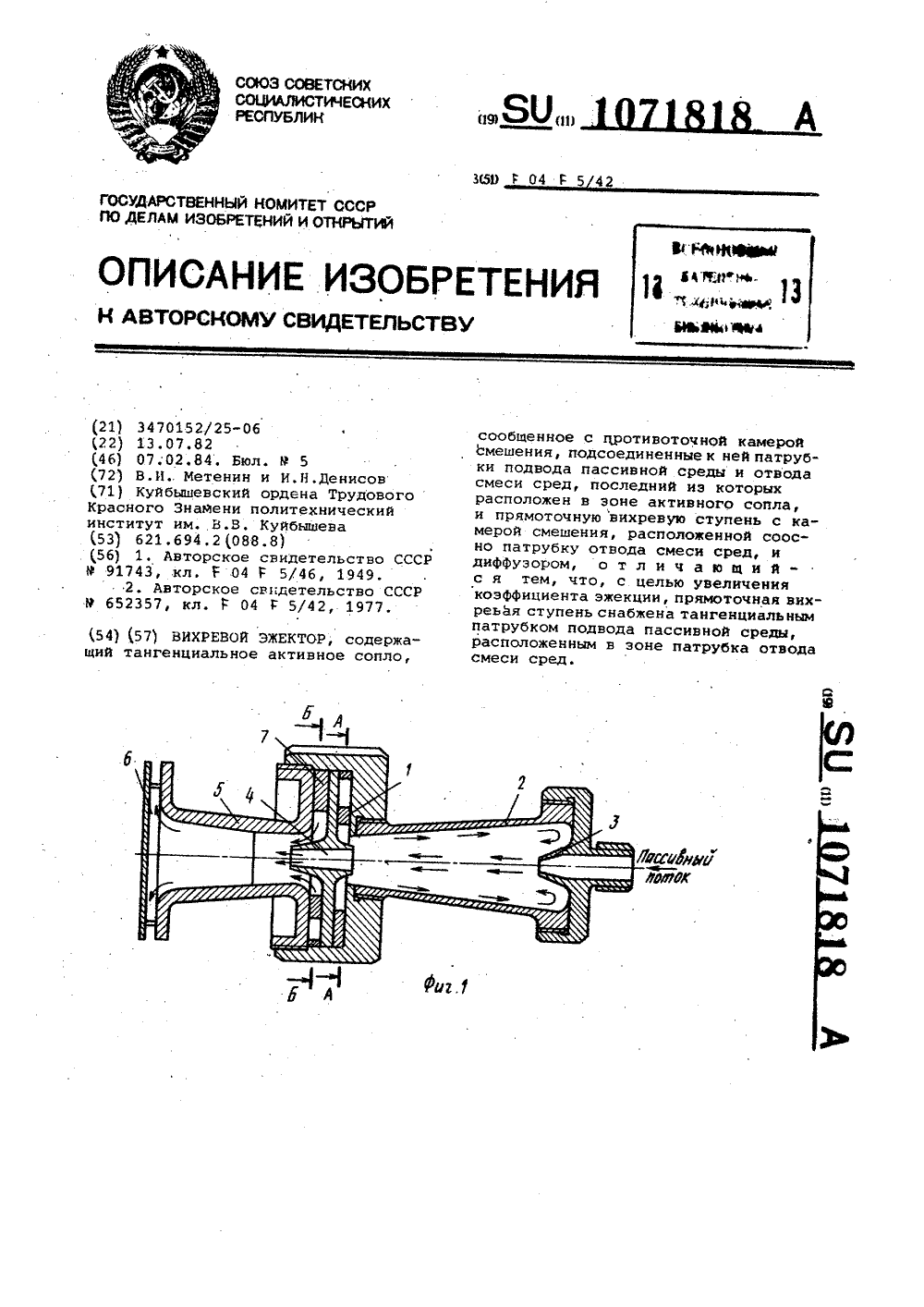

И пускай кто либо ещё скажет что это его изобретение. По вихревому эжектору. первое фото не могу удалить.

[CC63]

С пластиком плохо соединить железо. А вот железо с железом проще простого, сваркой.

[с.тимурович]

8 часов назад, Dilettante сказал:

Предлагаю к рассмотрению вариант корпуса бутары для старателя.

Поддерживаю!под небольшую подачу(2-3 чела на лопатах) вполне работоспособный аппарат получится!

[CC63]

Кто на что горазд. Вообще бочку с отверстиями и буртиками повесили на ремни и все работает.месторождение кстати на Чаплинское похоже.



Эти Американцы молодцы. На один двигатель поставили и привод помпы и вращение бочки. Считаю этот вариант очень удачным решением. Два в одном.



[CC63]

Пожалуйста, пластик. Все из пластика. На веревочках и работает!
