Эжектор

[Guick]

Видео смотрите Американское внимательно! Мне довелось с Человеком поработать,у него 6ка на 150 мм от двух кенне работает на всю мощю обороты ,в эжекторе два сопла .На уровень воды поднимает.Посмотрите параметры кенне и шестисотки.
С бочкой вообще караул ,шлюз подводный делайте  как у Виктории только на 800 и обязательно  двух уровневый если хотите булыганы засасывать и на колоду их посылать или на понтонах ,разницы нету ,поднять до уровня воды или просто подводой ставить.

[саша]

1 час назад, Guick сказал:

,разницы нету ,поднять до уровня воды или просто подводой ставить.

?раздница наверно в длине пульповода есть т.к.напор с каждым метром меньше становится..

и суть этого действа заготовить концентрат а не шлихи получить.



[ziatkoff]

там на беренговом море ном , можно робить только помпой с не больше 15 сил , и пульповод вроде 8или 9дюймов , подзабыл . вот они и придумывают ,

[Сумрак]

Привет.Согласен с предыдущими двумя оппонентами-пустая трата времени.Сопло ГЭ170 350 на 170мм,а двигло ЯМД240.А вы хотите сопло на 200 а мотор мп600.Опять холявы захотели?











[ЗОЛОТАТЬ]

Саша.

Славян и я были свидетелями того, как Большой работал фирменной дражкой на понтонах. Грунтик верхний 6", пульповод 6" длиной 6 метров, два сопла на 13 мм + две мотопомпы по 9 л.с каждая, улитки правильные Кеене. Движки - на максимальных оборотах. Производительность по перекачки воды - огромная, шлюз - этажерка - 2х уровневый - весь крупняк по верхнему шлюзу, мелочевка - по нижнему. Подьем пульпы над поверхностью воды не превышал 30 см. Шлюз шириной вроде 50 см, нижний шлюз - при работе - сброс отработанной пульпы - под водой.

Что понравилось и что не понравилось.

Понравился шлюз - само собой разумеется, да и вся конструкция целиком. Аппарат вообще удачный. Но так как я по жизни изобретатель - сразу выявил и косяки и как эти косяки устранить и сделать аппарат супер пупер.

Косяки замеченные при работе.

В связи с тем что в песках присутствовали камни разного удельного веса - были моменты когда забивало пульповод. Более """"легкий"""" камень догонял более """""тяжолый""" камень и приходилось длинной жердью выколачивать эти два камня. Причем работать приходилось как минимум в 2 человека - один выравнивал пульповод - другой использовал жердь как шомпол. Иногда приходилось выбивать с обратной стороны. То есть танцы с бубном гарантированы. И все это на воде. В одну каску на плаву - думаю это вообще не реально.

За 3 дня работы - пульповод дал трещину - не выдержал танцев с бубном.

Выводы.

С такими помпами необходимо увеличить диаметр сопел до 16 мм, или применить 4 сопла диаметром 10 - 11 мм

Еще лучше - применить вместо двух мотопомп по 9 л.с - две мотопомпы мощностью по 13 л.с - о которых я писал и показывал в своих роликах, а так же применить сопла чуточку потолще - 17 - 18 мм, или 4 сопла по 13 мм. - тем самым увеличить скорость пульпы в пульповоде - что гарантирует более быстрое передвижение камней по пульповоду.

В случае применения пульповода и грунтика на 8" - необходимо использовать одновременно две мотопомпы МП800 с родными движками - на максимальных оборотах, при этом количество сопел надо делать как минимум 4ре, с диаметрами примерно по 16 мм каждое. Шлюз придется делать 2х ярусный, этажеркой, и длиной не менее 3х метров каждый ярус.

То что ты задумал - хорошая игрушка для настоящих хитников - решай вопрос с мотопомпой. Если применить одну МП600 - то максимум что можно использовать - то это 5", или 125 мм. На большее - будет маята. Конечное - если у тебя нет камней, а перемытый песочек как в Сочи на пляже - тогда можно и 8" от МП600 гнать.

[с.тимурович]

23 минуты назад, ЗОЛОТАТЬ сказал:

необходимо использовать одновременно две мотопомпы

Можно и промежуточный  эжектор использовать-для лучшей проталкиваем ости камней по пульповоду, 2 восьмисотки это уже серьезно!

1 час назад, Сумрак сказал:

.А вы хотите сопло на 200

Не сопло на 200 ! а пульповод на 200 мм!

К стати о птичах!-у художника видео же есть,вроде как 150 или даже на 200 пульповод у него! достучатся да спросить,хотя и по видео определить можно пульпик.И делать выводы,чтоб не получилось лишних трат времени и средств!

[Чаплин]

4 часа назад, ЗОЛОТАТЬ сказал:

Подьем пульпы над поверхностью воды не превышал 30 см.

Золотарь,  сколько в общем была высота подъёма и угол подъёма ?

[ЗОЛОТАТЬ]

Работали под водой - водолазы. Подьем в воде не превышал 4х метров. Но подьем в воде - это не подьем на суше - это разные понятия. Плохо что фото не сохранил - но думаю на сайте Кене есть такая дражка. При работе - дражка проседала в воду, и поэтому подьем пульпы над поверхностью воды не превышал 30 см.

[Чаплин]

Значит вертикально поднимали столб воды , уже ближе к истине .  для того чтоб двинуть воду 200кг  по пульповоду  -вертикально и горизонтально либо под углом в 45-требуется разная энергия .

[Чаплин]

20 часов назад, master_oll сказал:

ты флотацию решил осилить?

Мастер -как думаешь ежели с крышкой грохот будет типа конуса  а на верху кранчик воздушный для регулировки воздуха по выходу  ?

[ЗОЛОТАТЬ]

Двигать воду под водой - это просто ни о чем. Вода в воде ни весит ничего. Весят только пески. Поэтому энергии прикладывается очень мало.

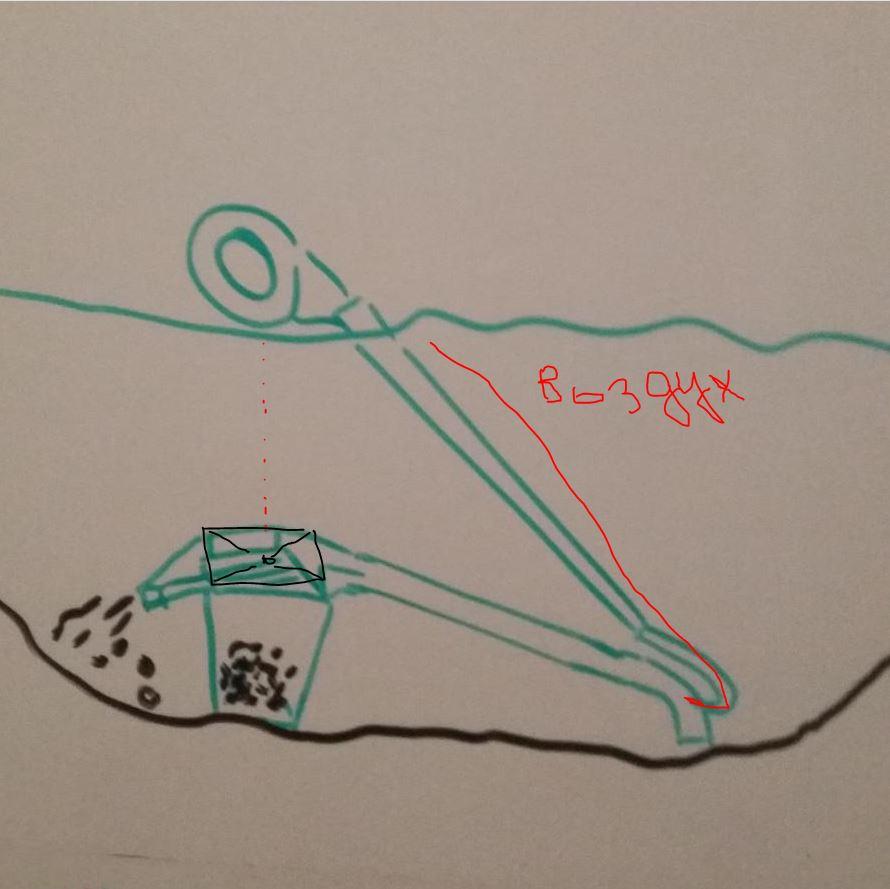

А если еще и воздух подавать в хайло грунтика, то и от мотопомпы можно вообще отказатся. Но это работает на глубине - чем глубже - тем выше столб воды - а значит и лучше тяга от воздушных пузырей.

Можно и со слабой мотопомпой гнать по 8" пульпу и довольно высоко - все зависит от количества воздуха подаваемого в пульпу. Михалыч как то эти грунтики упустил из виду , хотя такие комбинированные пылесосы работают просто обалденно. Просто на расширителе нужно ставить успокоительный грохот, или применять бункер - и поток по шлюзу будет плотный, без воздуха.

[Чаплин]

9 минут назад, ЗОЛОТАТЬ сказал:

Весят только пески. Поэтому энергии прикладывается очень мало.

И вот поэтому не потянет Мп 600 в воде 200 мм практически по вертикали ? противоречишь сам себе -либо тему вы не так поняли ,  для подъёма песков в воде приложить надо меньше энергии а вот протолкнуть их по пульповоду -конец которого в воде -вот в чём вопрос -как повлияет давление общей воды , на выход воды с пульповода . да чем яма глубже тем сопротивление будет  сильней -

Думаю что здесь только опытным путём можно проверить .
