Давайте придумаем быстроразъёмное соединение шлюза и расширителя, так чтобы за 30 сек можно было собрать разобрать, в сборе слишком длинный получается, в машину не залезет. Сейчас соединение на  болтиках- гаечках, приехал крутишь, уезжать собираешься крутишь, а надо: багажник открыл, чик-пык, помпу водой залил и уже ручей баламутишь а не гаечки на болтики по пол дня наворачиваешь, да и когда переставиться надо не бегать с 2х метровой бандурой по кустам.

У самого что то  мыслей нет

[Гость Миxалыч]

2 часа назад, CC63 сказал:

Представь, какой обьем идет через шлюз.

Ну вот, начинаете понимать, всё ждал когда же глянут производительность шлюза, и сепаратора.

Чёт Орион у тебя болтов много, достаточно трёх , на барашках, верх, и два по бокам.

но сделать можно, и будет в паз вставляться, но в сборе уже не переставить.

а если совсем быстро- делается типа шарнира сверху, одна часть на шлюзе, вторая на расширителе, как дверь на петли одеваешь и снимаешь.

[CC63]

10 болтов на картинке?!!!! Конечно замучаешся. Столько болтов нужно, если самодельный расширитель и нет паза, чтобы внутрь вставить, с прокладкой . В конструкции Михалыча на одном верхнем болту будет держаться и пульповодом прижимать. Шарнир вполне подойдет, только нужно брать такой, чтобы разьединялся. Приподнял, с паза внутреннего вывел и немного в сторону- разьединил и отдельно все сложил.

[Колючий]

12 часа назад, CC63 сказал:

но все равно при таком диаметре будут большие вибрации- нужно массивный корпус.

Повторяю, Нижний вкладыш играет роль утяжелителя. Проше говоря (ванька встанька). Центровка в работе будет идти от вращения(сам барабан гасит вибрации)

12 часа назад, CC63 сказал:

Чтобы с решеток все самоочищалось, нужно делать отдельно вибратор хороший, и пошло и поехало.

.Вибрационный эффект уже заложен в конструкцию. Увеличение вибрации НЕ потребуется. Если работать на мелком песке или отвалах ОФ, нужно использовать более частые рифли из полосы.

12 часа назад, CC63 сказал:

Представь, какой обьем идет через шлюз. И концентратор должен со всем справиться!!!! Это уже промышленные масштабы!!!

Для того и отделяем от всего потока только тяжелые фракции, не нужно весь паток через него прогонять. Масштаб кустарный, как раз для бродяг.

12 часа назад, CC63 сказал:

Какой движек там бы удет стоять? От какой энергии питаться? Лэп подводить под это дело?

 Ну что поставить решать будет сам бродяга.Раскрутить его сможет и киловатт. Больше не потребуется.

10 час назад, Михалыч сказал:

Ну вот, начинаете понимать, всё ждал когда же глянут производительность шлюза, и сепаратора.



Вот и я жду, когда всё станет понятно людям.

Рекомендую просмотреть видео что я ставил о сепараторах. Хорошо показаны обороты(см на шкивы, ременный привод) Подача воды, постоянная и дополнительная(при подаче концентрата)В конце видео видна подающая трубка когда сепаратор повернут боком.

[Гость Миxалыч]

Вот и набери в ютубе - сепараторы и осадочные машины  на прииске, или типа этого, и посмотри какие бочки стоят под шлюзом, и посчитай сколько их.

[Колючий]

Михалыч снеси весь материал в отдельную тему на полянке. Людям не интересно а я осенью займусь.

[Гость Миxалыч]

Много всего, да и не поймёт ни кто, потом как нить встретимся, я тебе расскажу что такое работа сепаратора после шлюза.

да и не нужны они нам по сути, всё выполняет шлюз.

[Гость Миxалыч]

Борада, посмотри какой поток идёт на шлюзе, это пятку откачивали, пыли много там, и какой сепаратор туристический справится с объёмом 1,2 куба по пульпе  в минуту?





[Колючий]

2 часа назад, Михалыч сказал:

Борада, посмотри какой поток идёт на шлюзе, это пятку откачивали, пыли много там, и какой сепаратор туристический справится с объёмом 1,2 куба по пульпе  в минуту?

Тот что я предложил, справится. Сразу рассчитывал что пульповод к нему, 2 дюй. + эжектор подача.

[Гость Миxалыч]

А куда ещё половина выливаться будет?

[CC63]

Центробежный сепаратор отложили в сторону.  Лучше сделать флотационную машину. Сейчас уже много аналогов можно купить за рубежом, но цена 10000 баксов. Не пойдет.

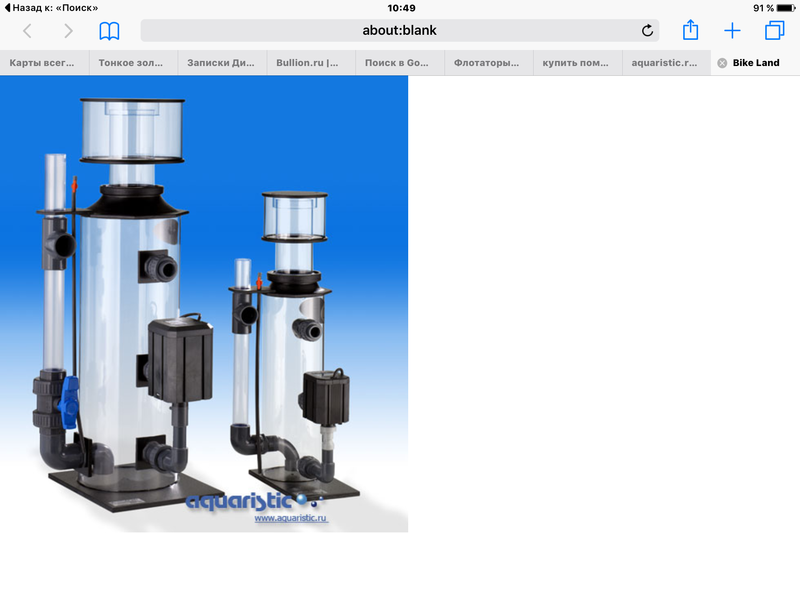

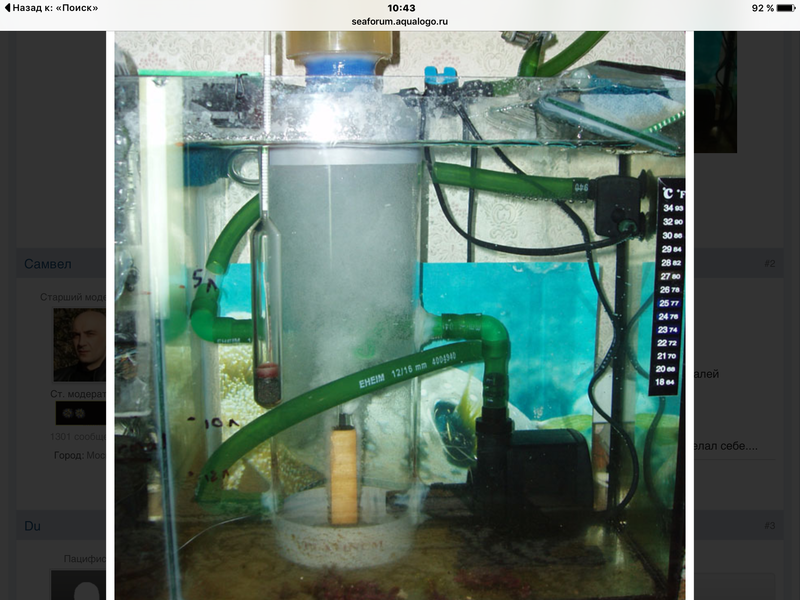

Есть уже практически готовые для аквариумов, нужно небольшая доработка под свое дело. Принцип почти один и тот же. Некоторые сами делают. Из подручных средств



[Колючий]

8 часов назад, Михалыч сказал:

А куда ещё половина выливаться будет?

Смотрим чертёж внимательно. Отделяется только часть, через сетку. на центрифугу отправляем, только мелкую фракцию. Остальное сбрасывается как на шлюзе. В тырнете много поделок, только не того калибру. Что меня и печалит, и радует.
