Кулибиным

[CC63]

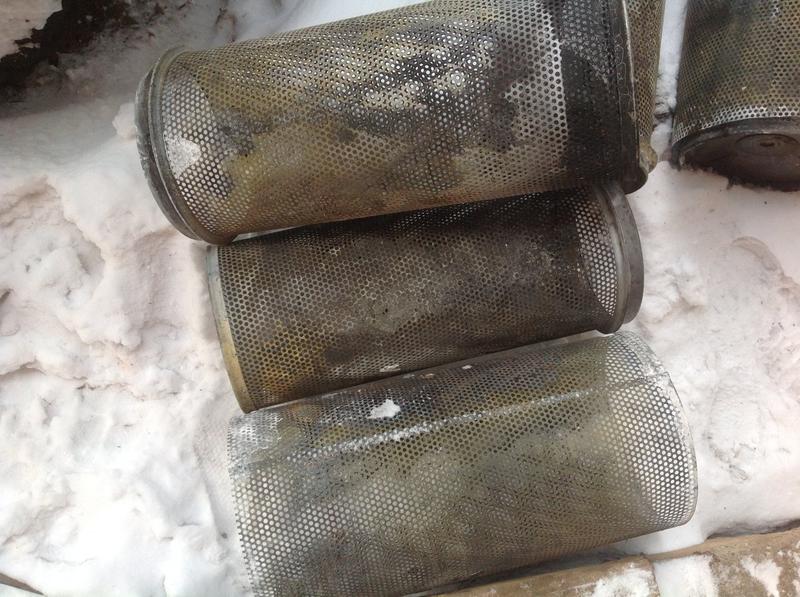

У американцев есть передача- соревнования на свалке. Обожаю эту передачу, что они только не изобретают в ограниченный отрезок времени. Но и чего только у них на свалке нет!!! Просто клондайк кулибиных.! Поехал на свою свалку, найти шкивы от сломанной машинки, но нашел только корпус ( другие кулибины уже все сняли) но нашел то, чего совсем не ожидал- сетку, крепкую, как раз такую, какую мне нужно. От масляных фильтров импортной техники( валметы или каты тяжелые)

[Гость Gornoaltaec]

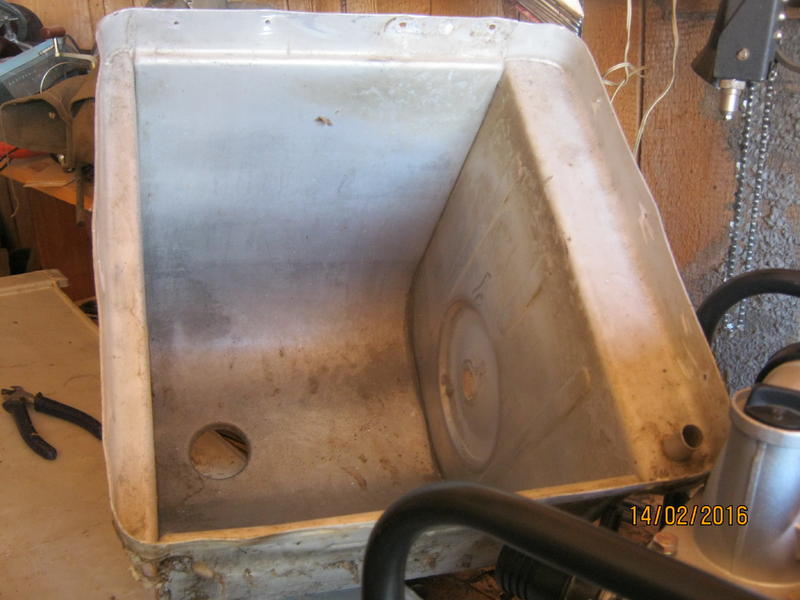

Вот вот , позвольте вставить и свою толику , бак от машинки - чем не бункер после некоторых манипуляций



[денсон]

может из стиральной машины с барабаном центробежный сепаратор замутить?

[CC63]

13 минуты назад, денсон сказал:

может из стиральной машины с барабаном центробежный сепаратор замутить?

Посмотрел машинку Сибирь с выжимным барабаном- барабан идет на сужение кверху ( надо наоборот) и отверстия внизу барабана.

Малютка тоже не подходит. Может еще есть другие, идея то хороша. Можно в конечном итоге барабан переделать ( он на барашке, снял, поставил другой)

 если кто умеет из силикона делать  конус с канавками, то просто этот конус вставить в укороченный барабан от машинки и аппарат готов!!! Слив у машинки есть, пространство под барабаном герметично.

Моя половина встала сразу в позу- машинка хоть и старая- все равно не отдам!

[Чаплин]

вот такие надо делать , стир машина аристон маргарита 2000 , и подобие там подшипник стоит как на переднем приводе ваза ,

скорость регулируется на таком движки без пробле хотя если есть вся машина то электронный болк от неё в помощь .

конус вставляем в барабан .

На стадии разработки этот аппарат , конус  делают люди на с пропускной способностью 3 куба в час

[CC63]

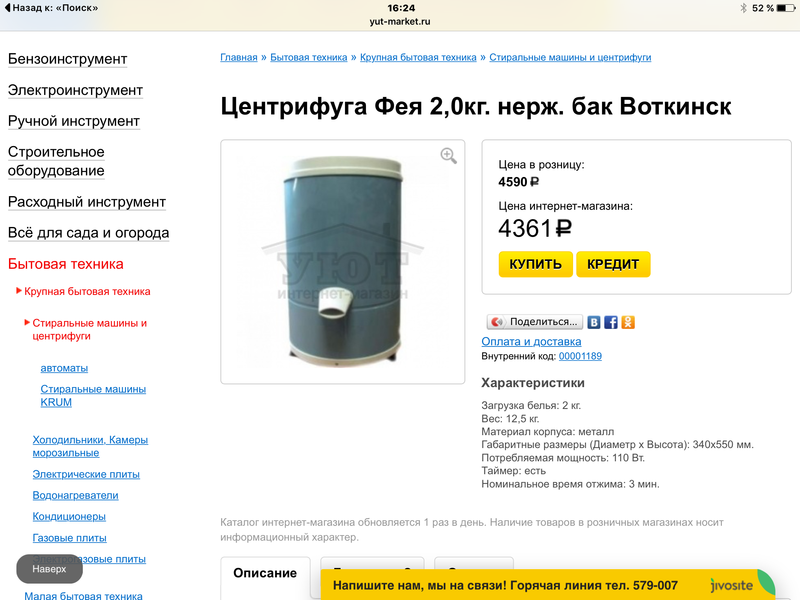

Идея отличная. Написал целую кучу, но сообщение не прошло. Лучше найти или купить отдельную центрифугу для отжима. И останется только обороты снизить и резинку из латекса или геля с конусом и ребрами отлить.

Практически готовый аппарат, и недорогой.

[Чаплин]

Как то она мне в ремонт попадалась , но выпустил из виду лет 6 назад было . это что нужно !

[CC63]

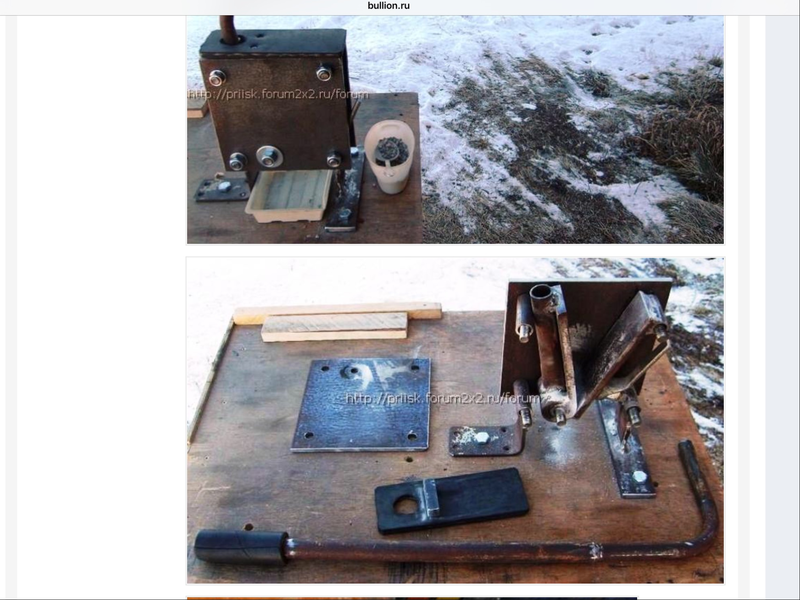

Посмотрел систему ручной дробилки- измельчителя, не очень понравилась. Можно только маленькие камушки раздробить. Усилие очень серьезное прилагать нужно при большом слое породы, не продавишь.

[CC63]

Не смог вставить продолжение, опять пишу по новому.

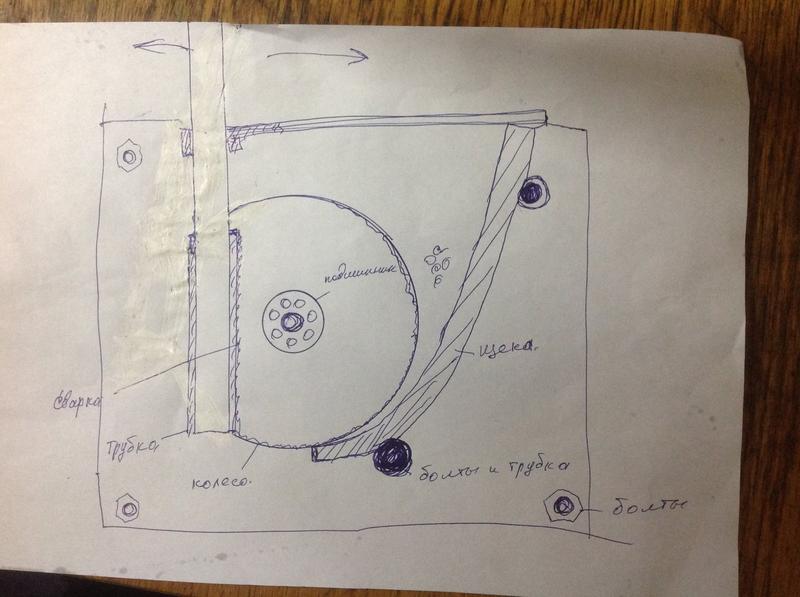

Нужно кое что изменить, и усилие будет для раздробления намного меньше, и порода рыхлиться при возврате круга назад.   Нижнюю щеку изгинаем по форме, как на фото, привариваем к ней трубки для крепления.

Отрезаем 1/3 колеса, ( лишнее) . Делаем насечки на колесе болгаркой, сзади привариваем трубу, чтобу вставлять ручку.

Колесо можно на подшипник, можно на болт потолще, кому как проще или лучше.

остальные запчасти те же!работаем Туда- обратно( о боже как приятно!)

[Гость Бормоглот]

+ наушники или беруши.

[CC63]

Понимаю, что что то не хватает.может буксовать. Чтобы лучше работало, на макете понял, что нам нужно.

Делаем эксцентрик. Берем трубу, , из рессоры согинаем, как часть колеса, 1/3, чтобы колесо не делать. Привариваем к трубе. Самое главное  теперь, приварить втулку очень точно, чтобы получился, как эксцентрик. Смещаем ось предполагаемую на 3 мм вниз.

Смещением мы добиваемся, чтобы зазор внизу при движении эксцентрика был одинаковым и порода туда проходила очень мелкая , а покрупнее сдвигалась назад, чтобы за второй заход измельчалась еще больше и т/д.

при смещении эксцентрик как бы накатывается на нижнюю щеку и при этом немного протаскивает породу, шевеля ее при этом..

Если кому что непонятно, буду делать и покажу потом фото.( может и видео скоро научусь вставлять)

[CC63]

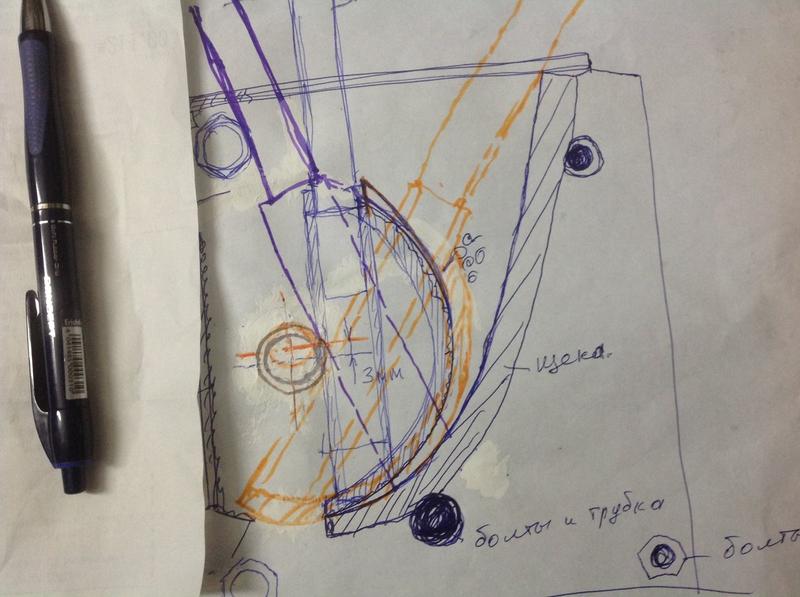

 Нарисовал движение эксцентрика вперед желтым. Взад до упора болта - фиолетовым. Все сходиться, и размалывать должна мелко. Только большие камни не положишь, сверху так же движущаяся крышка- открывайка.
