Начнём как обычно из далека, чтоб своим умом приходили к конечной цели и названию темы.

всё основано сперва на наблюдениях, а потом и практикой подтвердилось.

Так что такое кавитация? и как её можно поставить на службу нам?

Звучит как Флотация

охренеть никогда не задумывался что это такое

попробуйте в поисковике наберите и что вылезет охренеете

Вот ближе к теме, но будет она служить не для разрушения колёс и корпусов насосов, а для очистки металла от рубашек глиняных, и прочих оболочек.

эжектор будет называться кавитационный

но как я понял кавитация метал сжирает из чего же будет эжектор

Суть вредного (полезного?) явления кавитации, как правило, в резком изменении давления в какой либо точке, происходящее при схлопывании пузырьков. Лопнул пузырек  - скакнуло давление резко - скакнула сила (произошел удар). То есть если пузырек схлопнется около какого либо предмета - то по предмету удар. Но опять же надо смотреть при каких условиях это происходит. В стакане с шампанским тоже схлопываются пузыри, но он остается целым. Нужно посмотреть условия, при которой происходит кавитация.

шлюза собирают металл в рубашке ,

В промышленности кавитация часто используется для гомогенизации (смешивания) и отсадки взвешенных частиц в коллоидном жидкостном составе, например, смеси красок или молоке. Многие промышленные смесители основаны на этом принципе. Обычно это достигается благодаря конструкции гидротурбин или путём пропускания смеси через кольцевидное отверстие, которое имеет узкий вход и значительно больший по размеру выход: вынужденное уменьшение давления приводит к кавитации, поскольку жидкость стремится в сторону большего объёма. Этот метод может управляться гидравлическими устройствами, которые контролируют размер входного отверстия, что позволяет регулировать процесс работы в различных средах. Внешняя сторона смесительных клапанов, по которой кавитационные пузыри перемещаются в противоположную сторону, чтобы вызвать имплозию (внутренний взрыв), подвергается огромному давлению и часто выполняется из сверхпрочных или жестких материалов, например, из нержавеющей стали, стеллита или даже поликристаллического алмаза (PCD).

как я понял нужно насытить жидкость т.е воду пузырьками при выходе на колоду они будут взрываться создавая шевеление постели и осаждение металла

но тогда в эжекторе придётся делать несколько сопел

или обеспечить лишний сброс воды что б помпа не работала в нагрузку иначе та же самая кавитация приведёт в негодность колесо как на картинке

Виктор молодец! вот что значит учёный ботаник

в наших эжекторах уже есть кавитация, но её надо увеличить.

я уже придумал всё, надо строить!

Михалыч не интригуй, расскажи! Я просто думаю и не могу понять как может быть полезно схлопывание пузырей или скачки давления в эжекторе

14 минуты назад, Викторий сказал:

Суть вредного (полезного?) явления кавитации, как правило, в резком изменении давления в какой либо точке, происходящее при схлопывании пузырьков. Лопнул пузырек  - скакнуло давление резко - скакнула сила (произошел удар). То есть если пузырек схлопнется около какого либо предмета - то по предмету удар. Но опять же надо смотреть при каких условиях это происходит. В стакане с шампанским тоже схлопываются пузыри, но он остается целым. Нужно посмотреть условия, при которой происходит кавитация.

т.е при выходе воды в определённом месте нужно получить максимальное разряжение давления

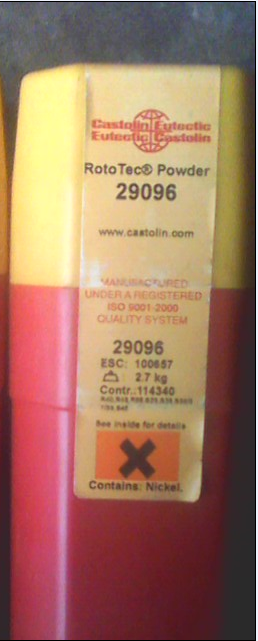

Есть порошок у меня подойдёт против Кавитации на основе никеля, хрома . Применяется для газопламенного напыления . цена 70евро за кг. помогу со скидкой

27 минуты назад, Петрович сказал:

часто выполняется из сверхпрочных или жестких материалов, например, из нержавеющей стали, стеллита или даже поликристаллического алмаза (PCD).

Но не пойму где в эжекторе кавитация .

Изобретение относится к вихревой акустической технике и может быть использовано в угольной, пищевой и других областях промышленности в процессах диспергирования. Многократное (при постепенном уменьшении по ходу течения рабочей жидкости) поступенчатое преобразование кинетической энергии рабочей жидкости в энергию колебаний при условии согласованной работы вихревых камер достигается за счет того, что многокамерный согласованный вихревой аппарат, содержащий входной и выходной патрубки и вихревую цилиндрическую камеру между ними, снабжен дополнительными вихревыми камерами и дополнительными патрубками между ними. Причем все камеры выполнены одинаковыми и размещены одна от другой на расстояниях, равных d=(12,8 - 13,3)Rn, где R - радиус каждой из камер, n - целое число, n = 1, 2, 3,... 1 ил.

Изобретение относится к вихревой акустической технике и может быть использовано в угольной, пищевой и других отраслях промышленности в процессах диспергирования.

Известен вихревой аппарат - свисток с тангенциальным вводом рабочей жидкости в вихревую камеру [1]. Генерируемое излучение в таком аппарате не обладает достаточной эффективностью.

Прототипом заявляемого технического решения является вихревой генератор, содержащий входной патрубок и две одинаковые вихревые цилиндрические камеры по обе стороны от него [1]. Недостатком данного генератора является то, что в нем не в полной мере используется кинетическая энергия рабочей жидкости при ее преобразовании в энергию колебаний.

В заявляемом многокамерном согласованном вихревом аппарате решается задача многократного (при постепенном уменьшении по ходу течения рабочей жидкости) поступенчатого преобразования кинетической энергии рабочей жидкости в энергию колебаний при условии согласованной работы вихревых камер.

Частота колебаний в цилиндрической вихревой камере радиусом R определяется выражением (1): где c - скорость звука в рабочей жидкости; k - коэффициент, равный 0,7 - 0,75.

Длина волны генерируемого излучения, так как это следует из (1), есть или, с учетом k = 0,7 - 0,75 = (12,813,3)R. Согласованная (синхронизированная) работа вихревых камер, отстоящих на расстояниях d друг от друга, обеспечивается равенством величины d целому числу длин волн: d = n = (12,813,3)nR, n=1,2,3,...

На фиг. 1 схематично показан продольный разрез многокамерного согласованного вихревого аппарата.

Аппарат содержит входной патрубок 1; вихревые камеры 2, отстоящие друг от друга на расстоянии d; дополнительные патрубки 3 между вихревыми камерами; выходкой патрубок 4.

Многокамерный согласованный вихревой аппарат работает следующим образом. Рабочая среда (жидкость или газ) через входной патрубок 1 поступает в первую вихревую камеру 2 на пути потока, в которой генерируются колебания с частотой, определяемой радиусом камеры, далее поток распространяется по дополнительным патрубкам 3, в дело вступают остальные вихревые камеры. Так как между камерами расстояние равно целому числу длин волн, то излучение всех камер складывается синхронно, и кинетическая энергия потока, уменьшаясь по ходу потока, преобразуется в энергию колебаний. Количество N камер выбирается из условия:
P > NP_г.п.
где P - перепад давления на входе;
P_г.п. - гидравлические потери на каждой камере.

Источник информации:
1. Борисов Ю.Я. Газоструйные излучатели звука и их применение для интенсификации технологических процессов. -Л.: ЦНИИ "РУМБ", 1980, с.12.

Формула изобретения

Многокамерный согласованный вихревой аппарат, содержащий входной и выходной патрубки и вихревую цилиндрическую камеру между ними, отличающийся тем, что он снабжен дополнительными вихревыми камерами и дополнительными патрубками между ними, причем все камеры выполнены одинаковыми и размещены одна от другой на расстояниях, равных
d = (12,8 - 13,3) R n,
где R - радиус каждой из камер;
n - целое число, n = 1, 2, 3, ...



53 минуты назад, Викторий сказал:

не могу понять как может быть полезно схлопывание пузырей

Читай верхний пост, и думай!

применяют кавитацию ювелиры, стоматологи, и мы начнём

Кавитация у нас происходит в эжекторе на границе давления и разряжения , в месте, где бьет напор. Кавитация помогает разрушить и снять оксидную рубашку с металла, а так же разрушить другие неразрушенные породы, которые удерживают металл внутри или спаяны с металлом.

Можно и даже наверное нужно( очень поможет) прогнать раздробленную породу тот же раздробленный кварц( пульпу, разбавленную водой) через эжектор, вполне хватит и 2" . Металла сразу возмешь болше!!

Перед флотацией тоже не помешало бы прогнать через эжектор, там происходит не только разрушение, но и заряжение частиц положительными зарядами и флотация происходит даже без реагентов успешно.

наверное благодаря кавитации( прогону хвостов, ) мы добиваемся большего раздробления глины и оксидов и весь металл забирается  при прогонке через эжектор на второй раз.

Вот речь и идёт о дополнительно принудительной кавитации, и ещё к тому-же поднимется мощь эжектора, но это надо там где требуется поднять пульпу выше.

по прикидкам метра три четыре  добавит высоты.

Я уже думаю об этом давно.  Есть варианты которые нам подойдут. Для этого нужно высокое давление, гораздо выше чем у помп. Потребуются плунжерные насосы высокого давления. Форсунки, шланги высокого давления, переходники и муфты для высокого давления. Вставляем кусок трубы, с врезными (сменными) форсунками в пульповод Эффект кавитации можно вызвать гидравлическим ударом. В нашем случаи это избавит от проблем с расходными деталями. Подаваемую эжектором пульпу, встречает гидро ударом вода.Если всё заработает то скрубберы-бутары будут в прошлом. На форуме уже описывался метод разбивания глины автомобильными мойками. Это хороший пример работы кавитации в водной среде. Направление  перспективное сразу решает проблему с глинами и отбивкой метала. Причём оборудование позволит, Работать на упорных глинах. Однако есть серьёзный минус, с повышением количества оборудования, и Энергозатрат.



Выложить чертежи пока не могу, С снимки не скидываются на комп.

Плохо думал, думай дальше.

куча ошибок.

3 минуты назад, Колючий Борада сказал:

Вставляем кусок трубы, с врезными (сменными) форсунками в пульповод



4 минуты назад, Колючий Борада сказал:

Для этого нужно высокое давление



4 минуты назад, Колючий Борада сказал:

Потребуются плунжерные насосы



4 минуты назад, Михалыч сказал:

Плохо думал, думай дальше.

куча ошибок.

Что-ж делай. а после будим посмотреть Кста-те это из опыта по хим оборудованию, я другие варианты в поле и малом деле не вижу. А механические кавитационные Приблуды, для наших  масштабов это деньги на ветер.

воздуха добавить на подачу воды в эжектор -насытить жидкость .
