1 минуту назад, Викторий сказал:

Визуально может быть и будет, но нам нужно чтобы был реальный эффект (разбитие глины, рубашек), как вот его определить это вопрос к опытным.

Как раз опыта такого и нет. Есть только опыт борьбы с кавитацией. На предприятиях используют кавитацию пузырьков, но только методом производства пузырьков ультросвуком( я тебя спрашивал про такую установку, сколько энергии берет)

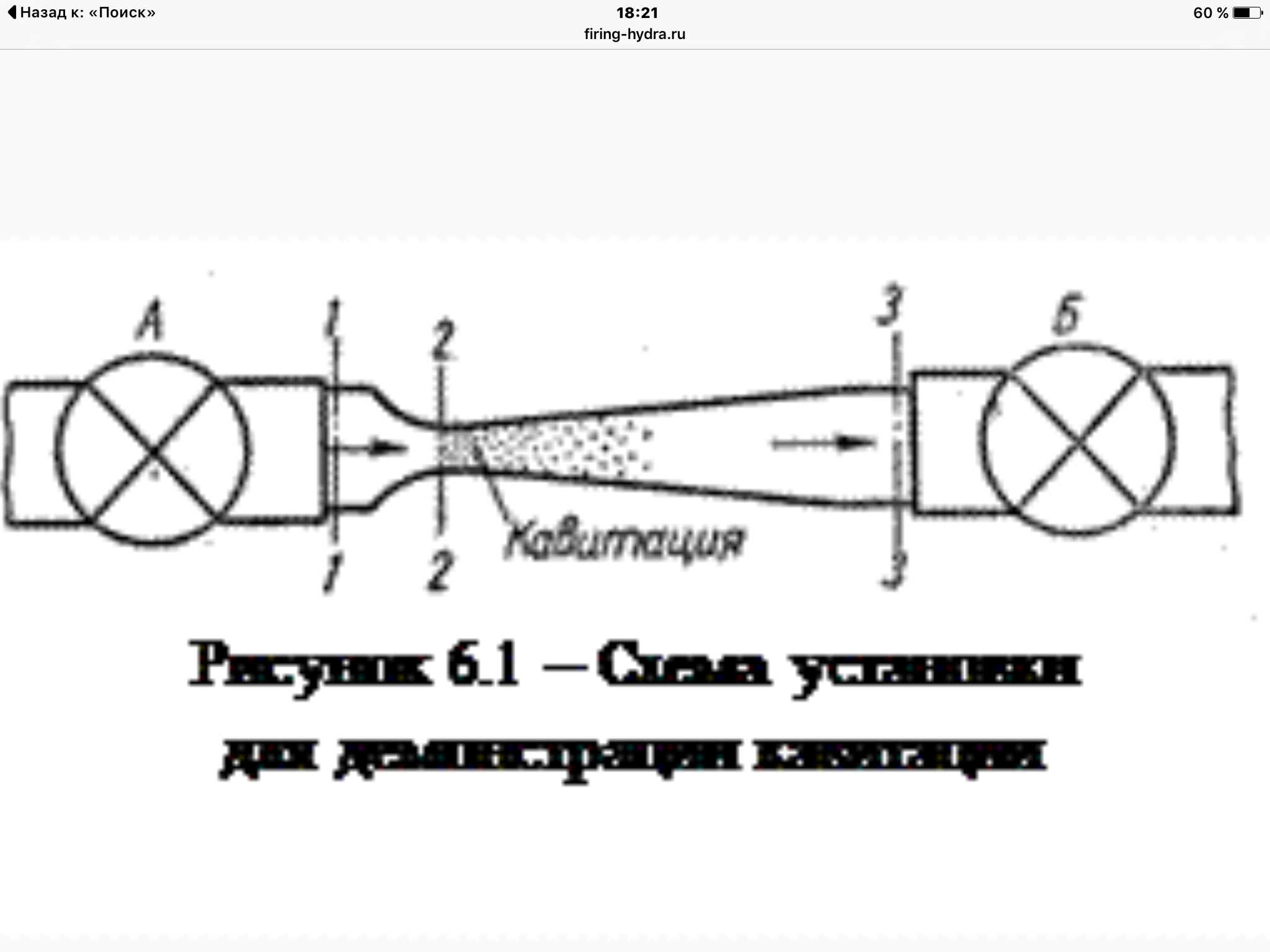

ты рассчитывал для эжектора при перекрывании полости как на рисунке, вот если бы рассчитать при незначительном перекрытии допустим на трубе 51 перекрываем диаметр всего на один сантиметр( 5 мм по краям)

11 минуту назад, CC63 сказал:

( я тебя спрашивал про такую установку, сколько энергии берет)

тяжело сказать,т.к. не знаю проивзодительность установки. Можно тупо посмотреть ее мощность. Можно посмотреть мощности УЗ ванн, там они небольшие, ну и посмотреть объемы, на которые они работают. А как работают и что очищают - отзывы.



12 минуты назад, CC63 сказал:

ты рассчитывал для эжектора при перекрывании полости как на рисунке, вот если бы рассчитать при незначительном перекрытии допустим на трубе 51 перекрываем диаметр всего на один сантиметр( 5 мм по краям)

посчитаю в экселе, но позже чуть. Сам расчет надо еще обдумать, чтобы развеять все сомнения.

13 минуты назад, CC63 сказал:

Как раз опыта такого и нет.

Но все равно мы должны знать, чего хотим. Например,сделали мы образец такого кавитационного эжектора. Подцепили к помпе. Исходный матреиал - что? Глина, металл в рубашке, подаем на вход. Берем выход и смотрим, что произошло, достигли ли мы желаемого эффекта? Нам нужно как то оценивать эффективность кавитации, сформировать критерии.

Ставится второй струйник, меньшего диаметра, работает от одного напорного, пузырей куча, подъём выше!

6 минут назад, Михалыч сказал:

Ставится второй струйник, меньшего диаметра, работает от одного напорного, пузырей куча, подъём выше!

Все таки нужно учесть, что кавитация, если сильная, она начинает тормозить процесс прохождения пулпы. Это по теории .подбирать будешь золотую середину?

Толкать будет помогать ещё, всё придумано до нас

Если уже где то работает, то тогда вообще без проблем. Особенно актуально будет для тяжелых глиняных целиков!!!

Работал как то через промежуточный эжектор, что такое кавитация не знал, но обращал внимание на смесь пузырей, которые потом пропадали, думал подсос воздуха идёт, а оно вон чё

Викторий, почитай и сконструируй прибор для раздробления частиц в жидкости. Пишут, что задача для школьников. Это как раз будет практическое применение кавитации.

Михалыч, куда второй струйник поставить? И что такое промежуточный эжектор?

2 часа назад, CC63 сказал:

Викторий, почитай статью и сконструируй прибор

Саныч, для этого нужны прямые руки для начала . Прочитал статью. Но там нет схемы экспериментальной установки. Есть краткое описание. Нужно подумать, как будет время об этом. Поищу посмотрю.

Про струйник выше читай, а не глотай как друг твой.

промежуточный - дополнительный между колодой и основным.

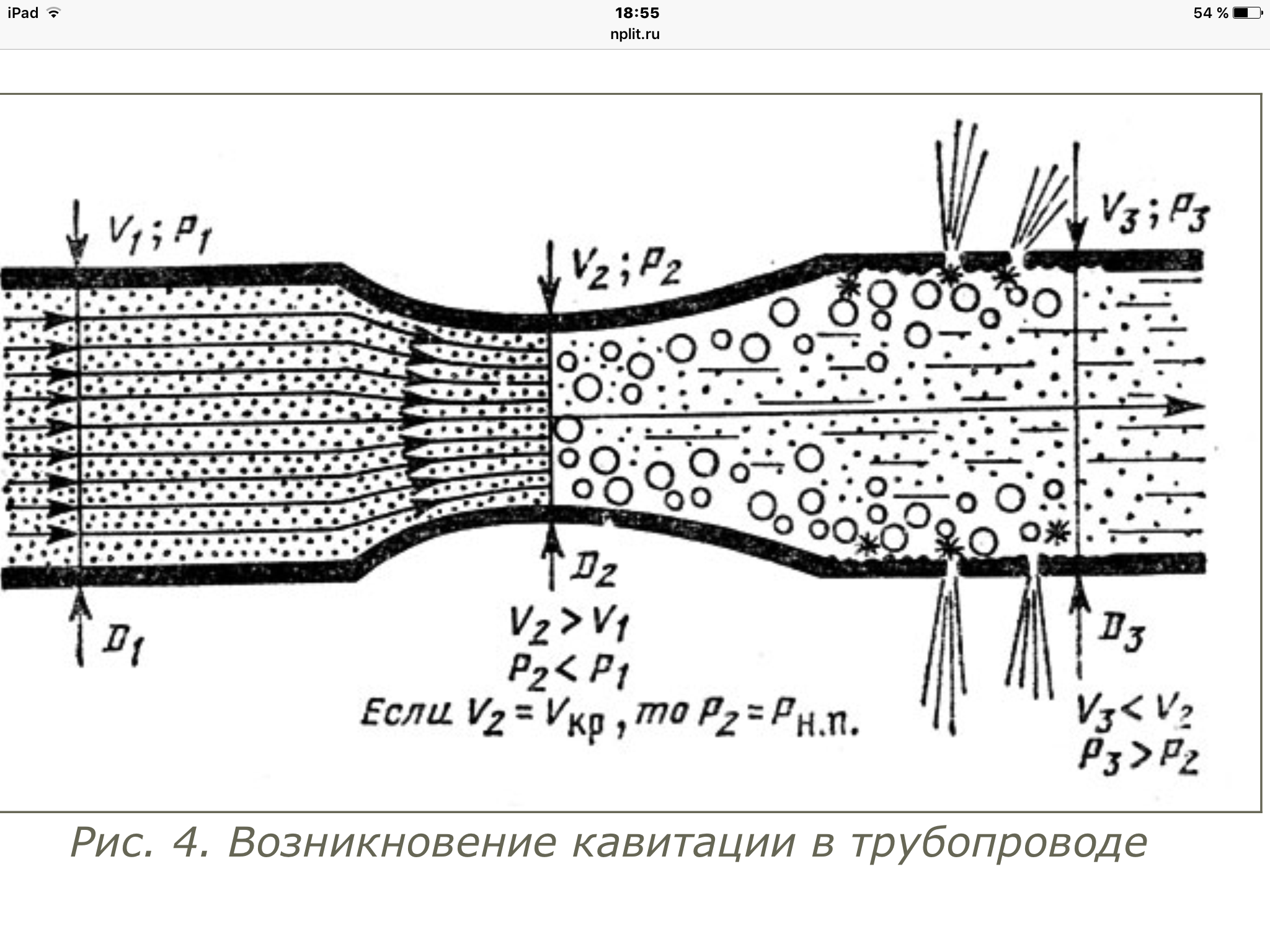

Кавитация- очень интересный процесс, и не изученный еще толком из за того, что кавитационные пузырьки живут очень мало времени, минидоли секунды. При определенных условиях могут собираться, но тоже на мгновение. Кавитация уже применяется во многих отраслях. Даже жир убирают с помощью кавитации на человеке лишний.

кавитацию вызывают так же ультрозвуковые волны. Та же стирка мини стиральной машиной- прибором для ультрозвуковых волн( коробочка)

 просто кавитация бывает очень большой, разрушает за несколько минут железо. Но это при больших скоростях. У нас таких нет.

При наших скоростях кавитация будет служить нам только добрую службу.ее можно получить, поставив дополнительный стуйник. Чаплин тоже подметил это явление, но не понял и не развил.

можно и заужением, но зауживать сильно нельзя, Только ограниченно. Эффект будет, но небольшой.

я уже для флотации сделал струйник, который сводой нагнетает воздух, но теперь буду делать струйник с наполнением воздухом и плюс еще и чтобы кавитация была. Прозонять те же шлихи через эту зауженную трубу и на с флотационными материалами вместе, читал, что кавитация только благотворно. влияет на эти реагенты.

Викторий, я не просил строить прибор, только спроектировать. Но уже не нужно, нашел очень много приборов, притом очень простых в изготовлении.





Сегодя пытался получить явление кавитации с помощью помпу маленькой на 12 вольт, но в ней совсем нет давления, не получилось

Моя мысль заключалась изначально для простого эжектора со сменными соплами . дак вот в сменном сопле мы как раз и получаем две площади одна для кавитации другая для струи (продвижение пульпы по пульповоду) .Примерно что так . Прога не позваляет нарисовать ровный круг . Основная струя  20-25 мм,1 мм кавитационная струя .размеры примерные .

Ничего не понятно в рисунке. Каких две струи? Ахренительный чертеж

Так могу объяснить .

Совсем другое дело. Смотрел рисунки разных чертежей, там кавитации добились,как раз оставя такой зазор между поршнем и трубой. Интересный очень вариант.( думаю, быстро только сьест железо в месте зазора.) а так в простом эжекторе кавитация пойдет как раз на пульпу.

 Треск наверное стоял не шуточный?

24 минуты назад, Чаплин сказал:

Так могу объяснить .

В струйнике кавитация будет. Сомнительно то, что в кольцевом пространстве вода будет идти с большей скоростью, чем в основном струйнике.

Не помню про треск я тогда очарован был первым выездом .

3 минуты назад, CC63 сказал:

думаю, быстро только сьест железо в месте зазора.

А мы сделаем сменные сопла из Хрома , Титана . быстрореза . или напыление или сыромятины калёной -10 штук сопел хватит -наверное .Не хватит токарь ещё работу получит .

Чтобы не разбивало трубку, куда вставляется сменное сопло струйника, и не делать второй струйник, предлагаю сделать следующее для простого эжектора.

Сделать вставной струйник чуть большего диаметра. Эта запчасть если износиться от кавитации, то поменять просто.

Отверстие делаем такое, какое нужно для нашей помпы. По краям сверлим маленькие отверстия по кругу. Еще делаем фаску, до отверстий.

Фаска для того, чтобы кавитация в главном отверстии струйника уже началась, так как пошло уже разряжение. И кавитация с маленьких сопел тоже будет очень высокой, так как попадает сразу в зону разряжения и соединяются пузырьки обоих кавитаций.

 Собравшиеся шары попадут как раз в пульпу и отдавать будут свою разрушительную силу прямо в пульпу, не причиняя вреда эжектору.

Михалыч, что сксжешь? Для кольцевого нужно еще подумать, как проще и безопаснее сделать( ты то может уже знаешь)

Может в струйнике дырку сбоку просверлить и болт туда вкручивать. Надо кавитацию закрутил, не надо выкрутил, жрать будет в основном болт а его менять просто

54 минуты назад, Orion сказал:

Может в струйнике дырку сбоку просверлить и болт туда вкручивать. Надо кавитацию закрутил, не надо выкрутил, жрать будет в основном болт а его менять просто

Десять раз прочитал и так и не понял, куда болт вставлять?
