Сейчас только дошло, что нужно другой делать шлюз для сбора камней. ( камни самоцветные). До этого думал, что буду на шлюзе Михалыча прогонять, сейчас понимаю, что для задачи по камням нужно делать другое.  Можно было сделать продолжение шлюза, но если металла нет, то рисковать шлюзом не хочется.

По плотности камни конечно сортировать не буду- это целые агрегаты и фабрики.делаем из подручных средств:

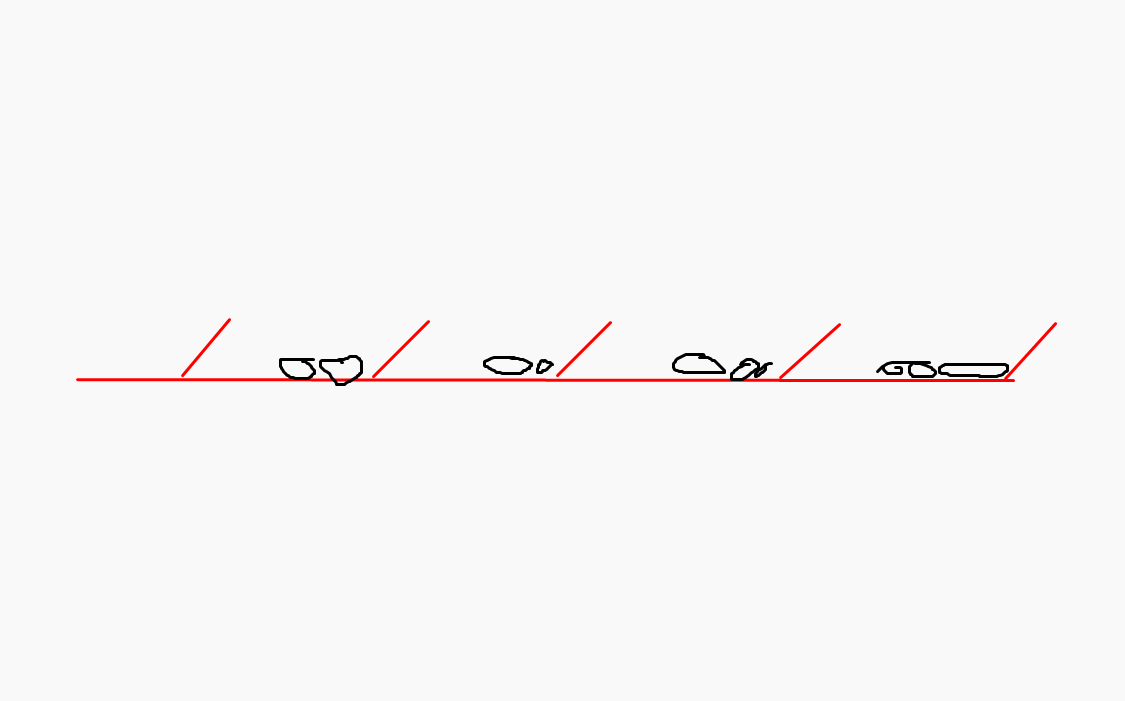

Сложного ничего нет. Два грохота из прутьев , чтобы размыть породу, откинуть камни больше -8 -10 мм и смыть все мелкое. Промытые камни можно высыпать на кусок брезента и рассматривать и перебирать визуально. Здесь и помогут нам у/ф фонари. Можно ночью, а можно закрыться сверху другим куском брезента и переборка камней не займет много времени- все камни с крепостью5 по шкале Мооса сразу видно. (Не забываем про очки, чтобы глаза не болели от долгого влияния -У/Ф.    Дома отобранные камни уже тщательней перебираем.

[Igroeg]

9 часов назад, ronen сказал:

Лично я не опытный. Но как бы строил представляю. Как бы подобный комплект уже под бумаги строят. Вы стараться как будите - по тихому или под документами? Если мобильный строить - то там вообще другая "философия". А фартовый (большой) чем не устраивает?  Глины?

Глины раз. Минус один человек два. Минус высоконапорная помпа три. Но!-если не будет найдено хорошего технич.решения в целом то выбор будет не в пользу буттары ибо мобильность очень важна. Да под документами

[Гость Миxалыч]

Бочка  не промывает глину, тем более ты исключил из списка помпу.

26 минут назад, Igroeg сказал:

Минус высоконапорная помпа



[Igroeg]

11 минуту назад, Михалыч сказал:

Бочка  не промывает глину, тем более ты исключил из списка помпу.

Значит звонить Михалычу))))и заказ на на эжектор под стол и вперед за монитор. Просто боюсь-без практики посмываем все в отвал со стола,это раз. Второе-шастиком не обеспечим непрерывную подачу грунта,а выключать монитор нельзя ибо при последующем включении смоет все со шлюза.

но в том районе артели бочками(бутарами) и работают

[CC63]

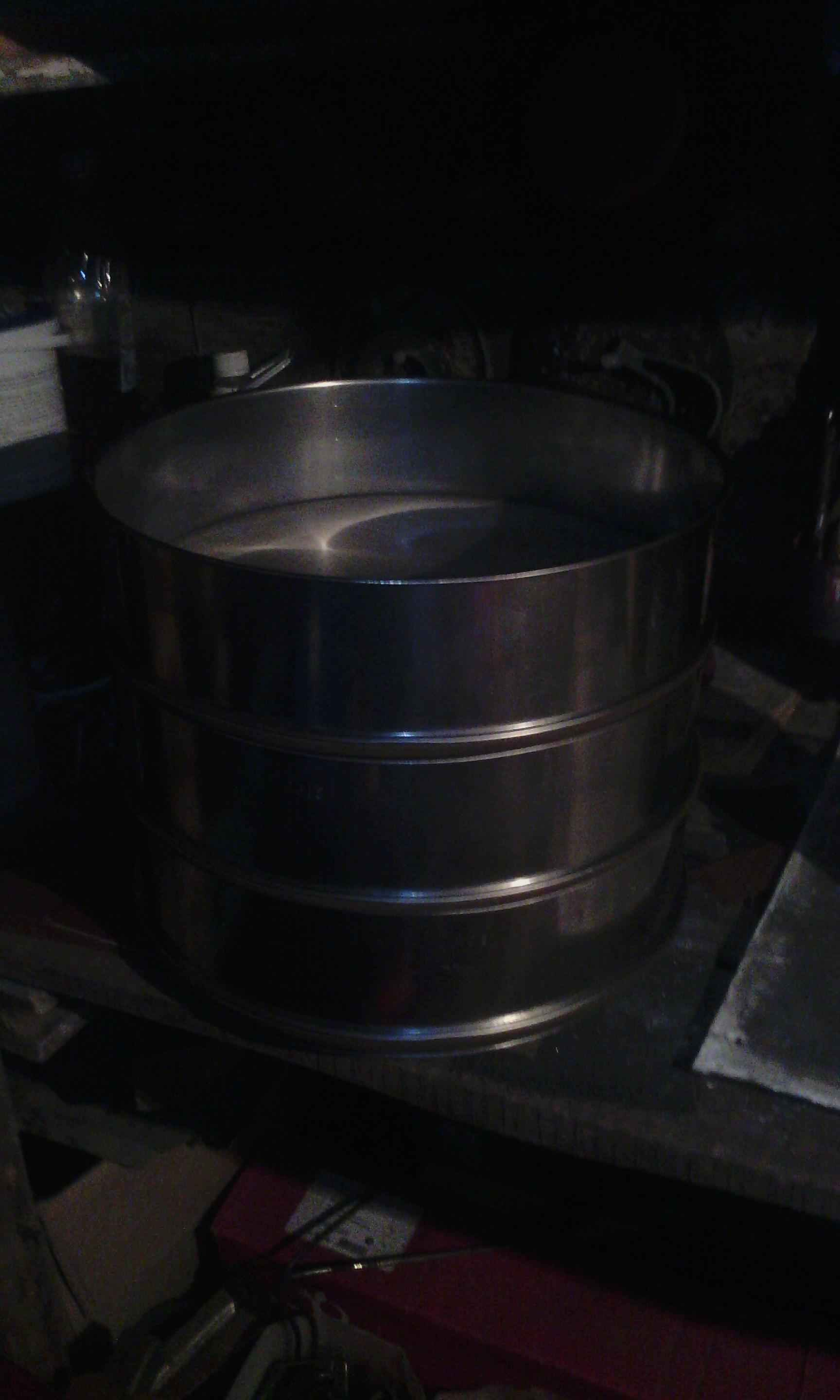

Ведем парралельно две задумки, но думаю, кому надо, разберется. Хорошо, не начал пилить короб от стиральной машины. ( отвлекли текущие дела). Вспомнил михайлычевский квадратный короб, там внизу половина сплошного листа, половина решетки. Переделал проект свой. Нужно добавить одну запчасть- это дно размывочной камеры - краснам на фото. ( кусок нержавейки и прутья грохота) Тогда получиться готовая  размывочная камера.. Внизу прорезаем под слив мелкого и под мелкие камни, которые нам нужны.

Чем хорош агрегат, все варим на мертвую, так как сьема делать не нужно.еще одну детать приварить- это торец грохота закрыть, небольшой борт  сделать.( чтобы не проливался поток нам на ноги, лде выход больших камней)



[Xitrii_Lis]

14 часа назад, ЗОЛОТАРЬ - узник замка ИФ сказал:

Борода - а ты делай все складное - и все в рюкзак поместица. Используй современные материалы - титан и углепластик  - в итоге в 26 кг поместится целое производство - типа драги на плаву.

А ещё лучше папье маше. В 7 кг влезет по весу. )))))))))

[Igroeg]

9 часов назад, CC63 сказал:

Чем хорош агрегат, все варим на мертвую, так как сьема делать не нужно.еще одну детать приварить- это торец грохота закрыть, небольшой борт  сделать.( чтобы не проливался поток нам на ноги, лде выход больших камней)

как здесь исключить уход той фракции что нам нужна но не смогла отделится от крупной,вместе с крупной в отвал?

[ronen]

2 часа назад, Igroeg сказал:

Глины раз. Минус один человек два. Минус высоконапорная помпа три

А как без помпы доброй вообще? Так сказать сердце всей системы, однако.

Скуберы строят якобы "под глину" с хитрым застилом бочки и диким размывом. Стоят они как самолет и мобильность их весьма сомнительна. Если вы работаете официально и как я понимаю полигон не особо разведан (понятен), то для захода комплектация большого фартового - оптимальна. Соотношение  цены, функциональности и мобильности - в пользу вашгерда с учетом правильных шлюзов. Дешевле не бывает и потом можно продать, когда на нем же на "тяжелое" заработаете.

Только как то вы поздновато засобирались, или это только планы на светлое будущее?

[CC63]

При завершении работы - осмотр крупных отходов- если видно интересное. Вручную отделить.

С глиной борьбы на этом аппарате не получиться.( но где я планирую мыть, в основном наносы промытого песка с камнями, моется легко)

[Igroeg]

2 минуты назад, ronen сказал:

А как без помпы доброй вообще? Так сказать сердце всей системы, однако.

Скуберы строят якобы "под глину" с хитрым застилом бочки и диким размывом. Стоят они как самолет и мобильность их весьма сомнительна. Если вы работаете официально и как я понимаю полигон не особо разведан (понятен), то для захода комплектация большого фартового - оптимальна. Соотношение  цены, функциональности и мобильности - в пользу вашгерда с учетом правильных шлюзов. Дешевле не бывает и потом можно продать, когда на нем же на "тяжелое" заработаете.

Только как то вы поздновато засобирались, или это только планы на светлое будущее?

без помпы вообще никак.я написал без высоконапорной.))) скорее да-на светлое будущее.с мобильностью да-проигрываем конечно.да и привод не решен еще толком.так что вполне возможен и вариант с вашгердом.

а вот то что предлагает СС63-там насколько работоспособна конструкция?потому как такие фото бункеров в инете есть но насколько толково там грунт отделяется-просто не знаю

[Колючий]

7 часов назад, Igroeg сказал:

Глины раз. Минус один человек два. Минус высоконапорная помпа три. Но!-если не будет найдено хорошего технич.решения в целом то выбор будет не в пользу буттары ибо мобильность очень важна. Да под документами

Значит точно Скруббер-бутару надо по принципу миксера бетоновоза мутить. Прям спираль лотковую в трубу монтировать. Скорость вращения  подобрать чтоб каскадно срывался (переворачиваясь) грунт.Этот принцип любые глины промнёт и разбодяжит. Камней побольше с глиной подавать и всё в пульпу превратит. Только воды надо много(очень много), чтоб лёгкую глину вымывать.

[CC63]

4 часа назад, Igroeg сказал:



а вот то что предлагает СС63-там насколько работоспособна конструкция?потому как такие фото бункеров в инете есть но насколько толково там грунт отделяется-просто не знаю

Я делаю прибор шлюз с бункером в одном коробе( от стиралки) , но он заточен строго под камни(драгоценные).

Сортировка камней только вручную, главная задача прибора- убрать крупное и убрать грязь и песок, ну и отмыть, чтоб блесканули.

К рыжью этот прибор не имеет ни какого отношения.

кстати работы продвигаются, скоро будет готов, получается очень миниатюрный и помпу под него нужно совсем небольшую( будет это все достаточно мобильно) решетки применяю от холодильников. Сколько выдержит, поменять не долго.

[Петрович]

18 часов назад, Igroeg сказал:

Вот весь день сегодня советовался с народом.стояли обсуждали. Во первых -определились что под обьем ковша шастика(прим.берем 0.8 куб.м)такой барабан -диам.500 и длинна 2000-будет маловат. Тогда пришли к выводу что барабан делаем прим.800мм и длинну 2500мм. При таком диаметре делать привод цепью вообще не то.Остается привод колесами. Сколько ни вглядываюсь в фото машины которое выложил перед этим-не могу понять-неужели привод там сделан через вот эти твердые ролики??

мне например это виделось через пневмо колеса-коэфиц.сцепление все же повыше будет чем через твердые почти пластиковые ролики.или я заблуждаюсь?

пока привод видится таким-ведущие колеса сидят на одной оси(по одной из сторон барабана).на раму они опираются через четыре корпусных подшипника(по два для каждого колеса),на оси так же звезда и уже цепью привод от моторредуктора. В районе крепления ступицы звезды наверное нужен будет еще один корпусной подшипник для уменьшения изгибающего момента. Здесь возникает вопрос-допустимо ли будет шпоночное соединение вала(ось колес)со ступицами -колес и звезды (вал примерно берем диаметром 30мм ?

не буду с вами спорить но вот человек сделал своими руками вроде и диаметр побольше чем вы предпологаете и на цепях

https://youtu.be/q4-IbTC5Y9M

[Гость Бормоглот]

Саныч, а у тебя из бытовой техники дома хоть что то осталось? Или все вынес? Поди в сарайке ночуешь, жена не пущает.

[Петрович]

44 минуты назад, Колючий Борада сказал:

Значит точно Скруббер-бутару надо по принципу миксера бетоновоза мутить. Прям спираль лотковую в трубу монтировать. Скорость вращения  подобрать чтоб каскадно срывался (переворачиваясь) грунт.Этот принцип любые глины промнёт и разбодяжит. Камней побольше с глиной подавать и всё в пульпу превратит. Только воды надо много(очень много), чтоб лёгкую глину вымывать.

да и сетку типа терки поставить тогда то что водой не разобьёт об сетку перетрёт

[CC63]

9 минут назад, Бормоглот сказал:

Саныч, а у тебя из бытовой техники дома хоть что то осталось? Или все вынес? Поди в сарайке ночуешь, жена не пущает.

Есть на это свалка, мне там нужное откручивают. Привез еще одну коробочку, хочу небольшой шлюз разведочный сделать. Компактный, легкий, под загрузку лопатой и нетяжелой савсем небольшой помпой.

[проспектор]

Саныч - кулибин. я б даже сказал - ГОЛОВА!  Перебирайся в цивилизацию - открывай цех.

смотрю там еще и капу припас. у мну такой же валяется третий год. не дошли руки. потрескался наверное уже весь. хотел на рукоятки ножей пустить.

[Гость Миxалыч]

10 часов назад, Igroeg сказал:

выключать монитор нельзя ибо при последующем включении смоет все со шлюза.

Эт кто такое рассказал?

поставь бункер если боишься что воды мало будет.

Скруббер с глинами не работает, хоть затрись, всё ёжиками выкатится

[CC63]

Кап хорошо использовать после 4 -х летней сушки без солнца, так что только дозрел.

Нравиться работать, когда все подходит к друг другу. От другой стиралки подошел кусок для моющей камеры, один в один. Теперь камера даже с завихрениями.сожаем ее на болтики, даже сварки не надо.
