Гость Миxалыч Опубликовано 24 Января 2016 в 03:51 Поделиться Опубликовано 24 Января 2016 в 03:51 Чаплин, ты кого собрался проверять? пожарного со стажем, или ламера что картинку с инета дёрнул? учи матчасть! Насос ПН-40/УВ НЦПК 40/100-4/400 ПН-30 ПН-40 ПН-40/УВ ПН-60 Напор, м вод. ст. 100 100/400 100 100 100 100 Подача, л/с 40 40/4 40 40 40 60 Ссылка на комментарий
Маэстро Чаплин Опубликовано 24 Января 2016 в 03:56 Маэстро Поделиться Опубликовано 24 Января 2016 в 03:56 Я Михалыч тебя не проверяю мне это не зачем . а дёрнул чтоб показать что ПН -40 у меня с одним выходом . позже фото своей скину . Ссылка на комментарий
Гость Миxалыч Опубликовано 24 Января 2016 в 04:13 Поделиться Опубликовано 24 Января 2016 в 04:13 МП-600 И МП-800 показатели одинаковые, но крутить легче мп-600, и тут так же. Ссылка на комментарий
Bola Опубликовано 24 Января 2016 в 06:40 Поделиться Опубликовано 24 Января 2016 в 06:40 Я хоть ещё и достаточно молодой, но специфика моей работы есть различное энергетическое оборудование, под кое попадают и различные насосные станции и агрегаты. Вот мои данные по спорной теме: На пожарных автомобилях используются центробежные одноступенчатые консольные насосы. Максимальная геометрическая высота всасывания 7 м, число рабочих колес — одно. Обозначение насосов ПН-ЗОК, ПН-40У, где ПН — пожарный насос; 30 или 40 — подача в л/с; К — консольный; У — унифицированный. Некоторые насосы имеют обозначение ПН-30КФ, где буква «Ф» указывает, что этот насос форсированный. На нем установлено колесо большего диаметра, чем на основной модели. Насосы могут иметь и обозначение ПН-40УА, где буква «А» указывает на непринципиальные конструктивные особенности. Все пожарные насосы создают напор 100 м вод. ст. и рассчитаны на максимальную геометрическую высоту всасывания 7 м. Различаются они по значению подачи. Лучшими характеристиками обладает насос Г1Н-40УА. Этот насос легче других насосов по массе, потребляет меньшую мощность, чем, например, насос ПН-40К с такой же подачей. Насос ПН-40УА является наиболее совершенным в настоящее время. Тщательно отработанная конструкция колеса и корпуса обеспечивает минимальные потери в этом насосе. Его коэффициент полезного действия превышает 0,58. А по поводу МП-600 и 800 разница в показателе подаваемых литров в минуту - 600 и 800 соответственно. Напор у них одинаковый. Для больших кубов соответственно нужна и большая мощность. Ссылка на комментарий

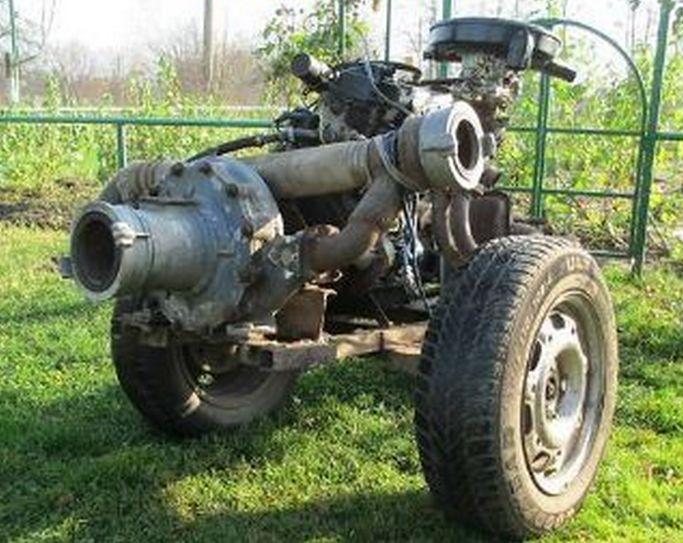

75rus Опубликовано 24 Января 2016 в 07:48 Поделиться Опубликовано 24 Января 2016 в 07:48 Вот такенскую надо собирать и в лес ее, воды всем хватить Ссылка на комментарий

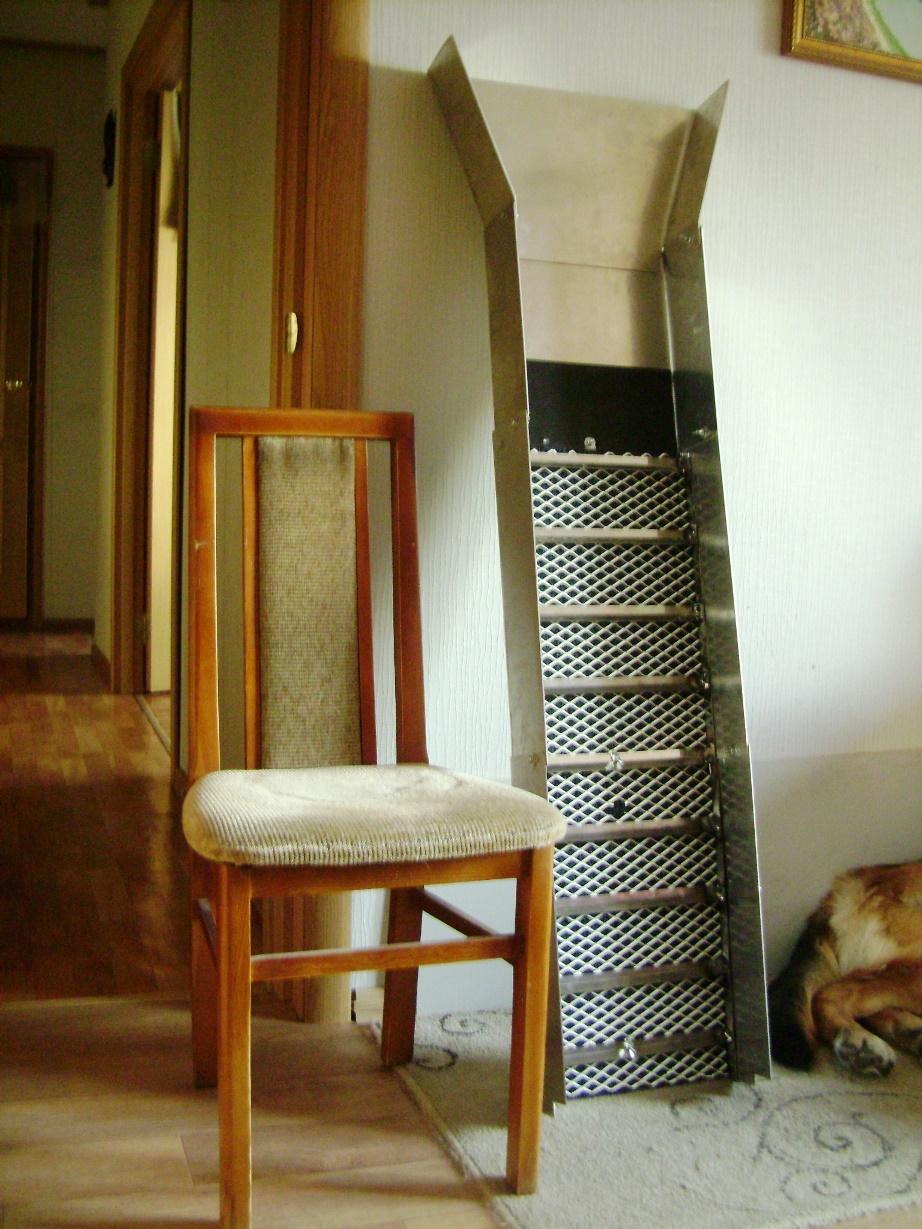

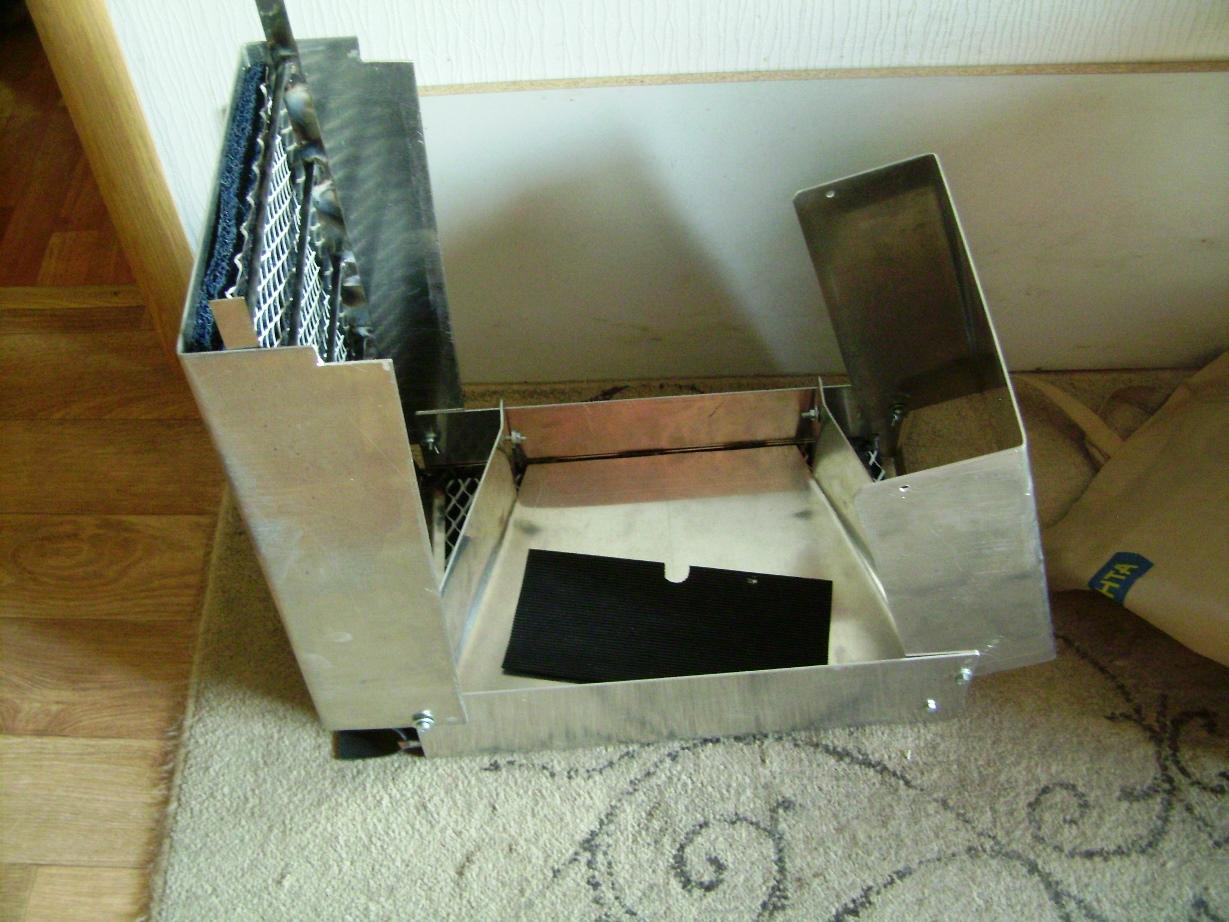

Маэстро Ручей Опубликовано 24 Января 2016 в 10:07 Маэстро Поделиться Опубликовано 24 Января 2016 в 10:07 Домучил свой шлюз до конца. Осталось только мелочи для удобства. Задумывался для разведки и для небольших работ без мотора. Поэтому важно было утащить его в рюкзаке и чтобы никто не видел. Вот такой он сложенном состоянии. Вот так там все умещается. И так выглядит готовым к работе. Размер 1230*298 мм. Вес 7,5 кг. Теперь думаю приделать к нему переносной бункер с эжектором и помпой. Но пока не найду место, где все это можно будет задействовать, погожу с приобретением всей техники. Ссылка на комментарий
Маэстро CC63 Опубликовано 24 Января 2016 в 10:22 Маэстро Поделиться Опубликовано 24 Января 2016 в 10:22 Не маленький шлюз, для разведки мог бы и поменьше.но молодчага, придумал складывающимся, такого ещё не было.бункер без помпы и не нужен, видео было, там вместо бункера коробок с решёткой внизу, чтобы Каменки не били по рифлям, но нужно все время их высыпать по накоплению. Ссылка на комментарий
Маэстро Ручей Опубликовано 24 Января 2016 в 13:59 Маэстро Поделиться Опубликовано 24 Января 2016 в 13:59 Я не сам придумал, где то на форуме фото было. Скопирайтил. Можно нижнюю часть убрать, но смысла нет, в собранном состоянии размер не уменьшится, только вес. А к верхней части можно что угодно приделать, или вообще заменяемой делать. Также и рифли. Эти под течение сделаны. Но это потом. Надо сначала найти то, что помпой мыть можно. Ссылка на комментарий
Гость Миxалыч Опубликовано 25 Января 2016 в 03:27 Поделиться Опубликовано 25 Января 2016 в 03:27 Вот он мастер! Кеневцы меньше делают Отходить будем постепенно от рифлей вообще, будет просто решётка для прижима трафарета и ковров начинайте строить, результат будет! Ссылка на комментарий
Bola Опубликовано 30 Января 2016 в 12:36 Поделиться Опубликовано 30 Января 2016 в 12:36 Вот характеристика консольного насоса ПН(К)-40. Разница от ПН(К)-30 в подаче литров/секунду. Техническая характеристика насоса ПНК-40/3 Насос нормального давления: подача, л/с..............................................................................40 напор, м.................................................................................100 частота вращения вала насоса, об/мин..............................2700 КПД...............................................................................................0,58 кавитационный запас.................................................................. 3 потребляемая мощность (при номинальном режиме), кВТ....67,7 Габариты, мм: длина................................................................................... 600 ширина................................................................................ 350 высота................................................................................. 650 Масса, кг...................................................................................... 140 Судя по требуемой мощности в кВт, ему требуется двигатель мощностью 50 л.с при оборотах 2700. Такую мощность с оборотами даст доведённый до ума двигатель ВАЗ-21213(4) или стандартный ЗМЗ. Дизель TD27 имхо хорош, но для такого насоса думаю жирноват. Прицепная мотопомпа пожарная МП-40/100 П "Гейзер" ТЭК на грузовом прицепе. Технические параметры: Тип насоса: НП-40/100, центробежный, одноступенчатый, консольный Номинальная подача насоса: 2400 л/мин (144 м3/час) Номинальный напор насоса: 100 м Конструкционно насос имеет 1 всасывающий патрубок ø125мм и 2 напорных ø80мм Система дозирования пенгообразователя: автоматическая Диапазон дозирования пенообразователя: 1%, 3% и 6% Модель двигателя: ЗМЗ-4063.10 Вид топлива: АИ-92 Тип системы запуска двигателя: Электростартер Габаритные размеры прицепа: 3600х1920х1720 мм Масса (сухая): 950 кг Ссылка на комментарий
Маэстро CC63 Опубликовано 9 Февраля 2016 в 10:57 Маэстро Поделиться Опубликовано 9 Февраля 2016 в 10:57 Наверное есть возможность привезти прямо трактором до места. Для чего второй небольшой бункер с раскосыми бортами? Чтобы камни лопатой убирать? Если брансбойтом сбивать, то все накопленное и осевшее собьешь. Не понимаю его предназначения.... Ссылка на комментарий
Маэстро Петрович Опубликовано 9 Февраля 2016 в 11:10 Маэстро Поделиться Опубликовано 9 Февраля 2016 в 11:10 ага и коврик под ноги хорош будет что б глина к сапогам не липла Ссылка на комментарий
