А где в тексте написано - поработай на меня? Там все равно никакой работы не будет - пока эфеля не будут убраны. Нужен самотек пульпу - а самотека не получится - эфелями все забито. Зато когда эфеля будут убраны - можно весь сезон работать не заморачиваясь на уборке эфилей. Там конечное можно эской или погрузчиком - но эфеля плотные только для человека - для техники - это самое настоящее болото - тонет любая техника.

Видимо ежика у тебя не было - от Славяна Кстати - какие мотопомпы и сколько штук ты для 125 планируешь установить. Как я понимаю - ежик верхний и шлюз на понтонах.

Еще не все потеряно По весне мне надо эфелей кубов 100 - 150 в карьер смыть - привози свою хваленую Хонду, я выставлю китайца МПБВ 80, Славян привезет улитку от МП 800 - 5ти болтовку - новый движок комплектный у меня для МП 800 имеется - объеденим - и проведем сравнительные испытания с пользой для дела.

Самый не ходовой пульповод - нигде не используется, поэтому фирмы его не завозят, а если и завозят - то не режут Оптимальное решение - перейти на 6" или 150 мм - куски найти проще.

Самый настоящий лохотрон - Производительность 475 галлонов в минуту (1800 литров)- Высота подъёма 130 футов (40 метров) Никогда 11 лошадок не справится с таким объемом и такой высотой подьема. Данные - слишком завышенные. Кто сомневается - валяйте - покупайте - потом сравним с китайской МПБВ 80 - кто кого обстряпает. Кто то уже был на сайте - хотел этими улитками банчить - да только правда быстренько наружу вылезла о этих улитках. Не смешите меня. Уже много лет все двигатели Хонда изготавливаются в Китае - на том же самом заводе что и все китайские движки и мотопомпы. Под контролем специалистов фирмы Хонда. Мы еще лет 5 назад на этом сайте занозились с Большим - который тоже восхвалял Хонду - дескать - это япония. И даже паспорт - фото разместил. А в самом низу была надпись очень мелким шрифтом - которую он и не заметил - Хонда Моторс ЛТД. Вот и весь сказ. Китай делает по лицензии Хонды, а Хонда сама не выпускает, закупает или забирает бесплатно - за лицензию часть продукции у китайцев, наклеивает свои картинки - надписи - и имеет с этого кучу бабла. При ремонте движков - доподлино известно - надписи на шатуне - они отлиты - на Хонде и на китайцах - индентичные. Так что кто у кого ворует шатуны - Китай у Хонды или Хонда у Китая? Для повышения кругозора относительно Хонды. Была у меня Хонда Аккорд - европейка - француженка - движки из японии - с завода. Сборка во франции. Пришлось движок перебирать. Сальники на движках стоят фирмы NOK. Попробовал я аналоги поставить - хватало на месяц. Обратился в специализированный центр - под заказ. Спецы сразу сказали - Хонда на конвеере ставит сальники только одной фирмы - NOK и больше ничего не ставит. Но для ремонта допускает установку сальников фирмы Aris. И стоимость этих японских сальников была по 1000 рублей за штуку, хотя аналоги стоили 50 - 70 рублей - примерно в 2000 году. Вот такой разбег по ценам. Что бы найти истину - посмотрите на сальник на валу двигателя Хонда - чья там фирма красуется? Бывший Медведь однажды посмотрел - сальник из Китая..

Не стоит покупать эти китайские мотопомпы. У меня таких было 2 штуки, и у некоторых из наших такие имеются до сих пор. По первости они конечное были значительно лучше чем с 6,5 л.с - но видимо просто я не работал на более мощных. Рано или поздно двигатель сдохнет - замену найти очень трудно - так как вал удлиненный и самое что главное - турбина на вал закручивается на резьбу. То есть вал - с наружной резьбой. Наружный диаметр резьбы 25 мм, шаг не измерял. Лучше сразу купите китайца МПБВ 80 - чутка подороже встанет - зато это вещь и наверное самое лучшее что на сегодня есть из подъемных бензиновых мотопомп в свободной продаже - серийно выпускаемых на заводах. Да и ценник порядка 30 т.р - тоже подъемный. И турбинку можно расточить. Пока в продаже лучше не появилось я работаю на этих - появятся покруче - перейдем на более крутые Либо изготовляйте самопал. Из МП понравилась МП 800 - или как ее называют - 5ти болтовка. Если родной движок на форсаж - огонь - а не машинка. А лучше к Чаплину по этому вопросу - у него спаренная шилка имеется

Но все равно выигрыш - и причем ощутимый. А в случае если этот ежик использовать как верхний, или промежуточный - то отсутствует изгиб, а значит движение потока прямолинейное - значит нет разворота камней в пульпе и камни не встанут поперек трубы. В общем - надо делать и сравнивать, или Шарикову конкуренцию создавать Чем качественнее изготовлено сопло - тем меньше этот самый конус и тем выше КПД - это проверено практикой. Чем меньше струя рассшиперивается - тем лучше и выше поднимает - лучше тяга. Поэтому цилиндрическую часть сопла рекомендуют делать длиной от 2х диаметров сопла.

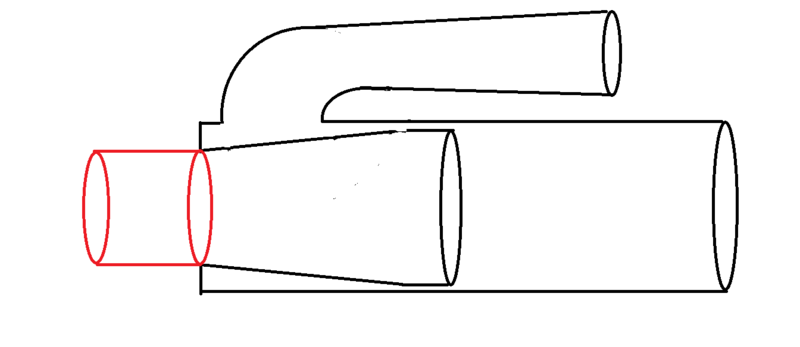

Значит было сделано так, что и выкинуть не жалко. Сопловый ежик по науке делать надо. Недостаток конечное тоже у них есть - вода должна быть без включений песка, так как толщина сопловой щели для мотопомпы МПБВ80 должна составлять всего 0,3 мм. Художник малость тоже неправильно нарисовал. Вот как надо. Красным цветом - труба - желательно съемная - допустим - на резьбе. Тогда можно этот ежик использовать как верхний, или промежуточный. Если без трубы - то работает как нижний. Угол конуса на сторону 1 - 2 градуса Хотя у таких сопловых КПД значительно выше струйных, так как площадь поверхности соприкосновения струи у соплового - значительно больше чем у струйника. Допустим у струйника диаметр сопла 16 мм - значит длина окружности на которой происходит контакт подвижной струи и неподвижной пульпы равен 5 см. а в сопловом - внутренний диаметр наружной трубы 73 мм, толщина струи - 0,5 мм, значит диаметр контакта 72 мм или длина окружности контакта 22,6 см что в 4,5 раза больше - понятно - что сопловый значительно выигрывает в всасе.

Попробуй - Челябинск 89227504534 - человек держит фирму - снабжает весь Челябинск Я у него покупал, режет любым метражом и под заказ любой может привезти.

И не разбогател за 15 лет - не повезло с золотом - повезет с ураном

Еще не все потеряно - какие твои годы - когда до Башкирии докопаешься - банковские слитки вылетать начнут. Главное копай поглубже - как Монте Кристо

А вот еще одна маленькая хитрость - как поднять пульпу выше. Возьмем к примеру любимый всеми ежик 3" Как правило изготовлен из трубы наружным диаметром 76 мм и толщина стенки 3 мм. То есть внутренний диаметр составляет 70 мм На всасе навариваем кольцо из прутка диаметром 5 мм - то есть умышленно уменьшаем диаметр до 60 мм. Второй вариант - как обмануть высоту поднимая те же камни размером 60 мм. На выходе из ежика приварен конус с расширением до пульповода диаметром 3". На всасе установлена труба диаметром 63 мм и толщиной стенки 1,5 мм - внутренний диаметр - тот же самый - 60 мм. Вся хитрость заключается в том, что напорная струя давит в первом случае диаметр воды 70 мм, а во втором случае - 60 мм - поэтому и происходит выигрыш в силе, а значит и выигрыш в высоте подъема.

Так же существуют маленькие хитрости при изготовлении ежика - точнее - его напорной магистрали. Длина сопла должна быть в 1,5, а лучше в 2 раза больше, чем диаметр сопла. В нашем случае 16 х 1,5 = 24 мм 16 х 2 = 32 мм. Так как сопло вваривается в трубу примерно под углом 45 градусов - то получится - с верху 32 мм, а с низу - 24 мм. При таких условиях струя получается очень компактная, не рассекается веером по сторонам. Угол напорного конуса не должен превышать 7 градусов на одну сторону - значит суммарный угол - не более 14 градусов. Отношение площадей на входе в конус и площади сопла - должно быть не менее 20, при этом давление на входе и давление при выходе из сопла будут практически одинаковыми - разница составит не более 1%. Изгиб напорного конуса нужно выполнять отводами или калачом желательно с большим радиусом изгиба, так как падение давления именно в изгибе - очень значительное. Ну и конечно же - всеми любимый - шаровый кран и пожарная гайка - ГМ. Как правило все без исключения ставят шаровый кран 2" - хотя ставить такой кран после ГМ и после пожарных рукавов 51 мм не имеет смысла. Дело в том, что внутренний диаметр ГМ, как и полугайки равен 46 мм, а не 51 мм как в кране, и поэтому достаточно поставить кран 1 3/4", дюйм и три четрерти. Он и дешевле и легче. Так же краны 2" очень сильно отличаются друг от друга по внутреннему диаметру. На хороших кранах диаметр равен 50 мм, а на подделках внутренний диаметр может быть и 40 мм, хотя присоединительная резьба во всех случаях - трубная 2" А можно поставить кран 1 1/2 или 1 1/4 и не устанавливать ГМ, а подсоединить на хомут напорно всасывающий рукав длиной до 5ти метров, а на другой конец рукава установить продолжение конуса до нужного диаметра магистрали.

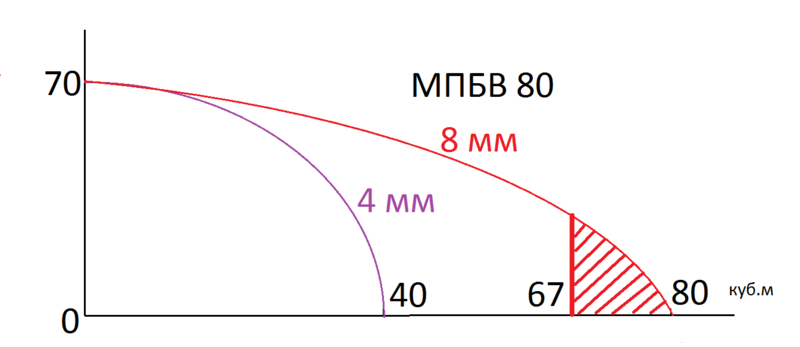

А вот какая характеристика будет у модернизированной МПБВ 80, если прозоры расточить до ширины 8 мм. Мощности движка вполне хватает для раскрутки турбины до 3800 - 4000 об.мин. Зона красной штриховки - зона кавитации.

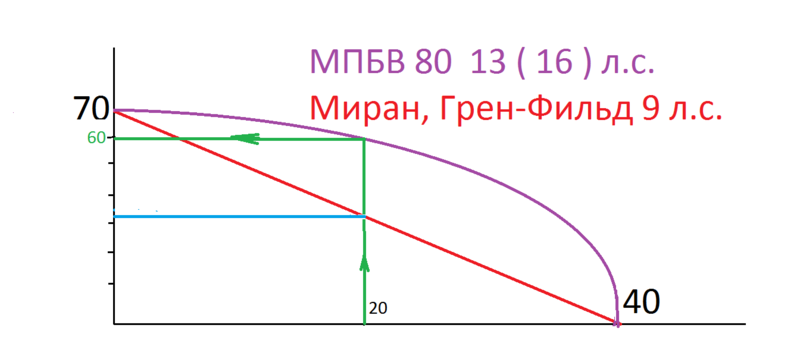

Думаю что упрощенный расчет сделали все для своих мотопомп, и усомнились - в действительности - пульпу поднимает выше. В чем хитрость? Изначально вели УПРОЩЕННЫЙ расчет - и если по упрощенному расчету Ваша помпа и ежик поднимают на нужную высоту - то в действительности - они будут работать очень хорошо. Итак - маленькие хитрости. Изначально нагрузочную характеристику мотопомпы МПБВ 80 начертили как прямую линию. На самом деле - эта прямая будет действительна когда мощность мотора всего 8 - 9 л.с - как у мотопомп Миран, Грен филд, Рамана с характеристиками 40 подача и 80 подьем. То есть мотор по мощности там подобран без запаса. На МПБВ 80 двигатель установлен с запасом по мощности - почти в 2 раза - 16 л.с при 3600 оборотах в минуту. Турбины на всех этих мотопомпах одинаковые. Но имея запас по мощности нагрузочная характеристика мотопомпы будет совсем другая, а значит и высота подъема будет значительно выше.

Не забудь сделать дополнительные поплавки - как во внутрь волги, так и под все днище. Чтоб плавать можно было - загнал на середину пруда и сидишь рыбачишь - типа на шухере сидишь. И главное - никто не догадается и предьяву не кинет, что ты сообща с организованной преступной группировкой в особо крупном размере банковские слитки из Форт Нокса через центр Земли вытаскиваешь. Так сказать - главарь на местных Гаваях отрывается Чаплин - а у тебя повышающий редуктор с каким отношением? - или хотя бы напиши диаметры шкивов - а мы тут посчитаем что твое изобретение может.

Вот и надо было начинать с того что есть - а есть мотопомпа - улитка от МП800 а двигун от ВАЗа с повышающим ременным редуктором. Соответственно крутишь ты турбину не 3600, а все 6000 об/мин и характеристика такой помпы ЗНАЧИТЕЛЬНО ВЫШЕ - почти в 2 раза - примерно 200 кубов в час и напор 150 метров. Такую моща мне на размыв - на брансбойд закачать - вот это настоящие полеты начнутся. Славян - АУУУУУ - зачем изобретать велосипед с ПН - 40, когда можно пойти по проторенной дорожке. Только вместо ремней - использовать повышающий редуктор - например - раздатку от Газели - только задом наперед - тоже вариант отличный получится.

Посчитаем производительность ежиков с соплами 24 мм и 28 мм для МП800 и диаметром пульповода 3" Площадь сечения пульповода 3" составляет 45.34 кв.см. Скорость пульпы на всасе равна произведению скорости вылетающей струи из сопла на отношение площадей сопла к всасу. Для 3000 и сопла 24 мм 4,5 кв.см ) Vпыльпы = V х Sсопла/Sвсаса = 27,7 х 4,5 / 45,34 = 2,75 м/с - это максимальная скорость всаса пульпы при нулевом подьеме после ежика и при нулевом соплотивлении пульповода. Объем всасываемой пульпы за 1 секунду равен 4,534 х 2,75 = 12,46 л/сек = 45 куб/час - как видим - масса воды струи равна массе струи пульпы. На выходе из ежика в одну секунду вылетает 12,46 + 12,5 = 25 литров, или 90 кубов в час Для 3600 и сопла 28 мм ( 6 кв.см ) V = 27,8 х 6 /45,34 = 3,68 м/с Объем всасываемой пульпы 4,534 х 3,68 = 16,6 л/сек = 60 кубов в час На выходе из ежика будет 60 + 60 = 120 кубов в час. Стоим новый график - подача из ежика - от высоты подьема. Зеленая штриховка - рабочая зона ежика с соплом 24 мм при 3000 Синяя штриховка - рабочая зона ежика с соплом 28 мм при 3600 Из графика видно - что максимальная высота подъема именно пульпы для 3000 - 3,5 метра, а для 3600 - 4,2 метра. Если шурф будет глубже - то пульпу ежик не всасывает, через пульповод на выброс гонится чистая вода из сопла. Допустим шурф у нас глубиной 3 метра - черная линия по стрелке. С точек пересечения прямые по стрелкам в низ. Для 3000 - общая производительность ежика 49 кубов - через сопло пролетает 45 кубов, значит в час пульпы будет перекачано 49 - 45 = 4 куба. Для 3600 - общая производительность ежика 75 кубов, через сопло пролетает 60 кубов, значит пульпы будет прокачано 75 - 60 = 15 кубов в час Так что Чаплин - если у тебя шурф глубже 4х метров - ищи помпу помощнее.

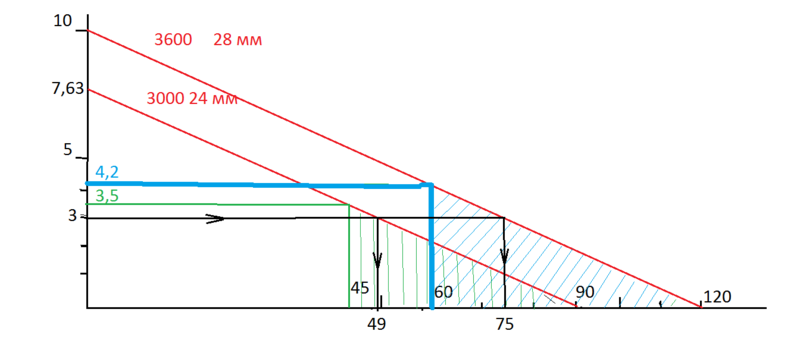

А теперь произведем расчет при 3000 но с диаметром сопла 28 мм Подача из сопла 45 кубов в час или 12,5 л/сек Масса струи за 1 секунду 12,5 кг Скорость 20,8 м/с Реактивная тяга 260Н или 26 кг Максимальная высота подъема 26 / 4,534 = 5,73 м Из приведенных расчетов видно - что шаг вправо - шаг в лево - по изменению диаметра сопла - ведет к проигрышу высоты подъема пульпы - с диаметром 24 мм высота 7,63, а при диаметре 28 мм высота всего 5,73 мм - проигрыш почти 2 метра, хотя диаметр сопла увеличили всего на 4 мм. Вывод - не стоит пренебрегать математическими расчетами, и нужно изучать физику - хотя бы школьный курс.

Как писал ранее - на каждые 10 кубов в час нужен 1 кв.см сопла. Думаю что Чаплин не будет гонять движок на 3600, а будет малось экономить и работать будет на 3000 оборотах в минуту. При этом подача через сопло будет 45 кубов в час - а значит площадь сопла должна быть 4,5 кв.см, или диаметр сопла составит 24 мм. При таком диаметре будет максимальная моща водяной струи. Если Чаплин планирует работать на оборотах 3600 - то площадь сопла должна быть 6 кв.см, а диаметр сопла 27,5 - 28 мм. Посчитаем для сопла 24 мм при 3000 об/мин. Обьем воды 45 кубов в час, в секунду 12,5 литров. Масса струи за одну секунду - 12,5 кг Скорость струи - 27,7 м/сек Реактивная тяга струи 346,25 Н или 34,6 кг ( упрощенный расчет ) Пульповод 3" - в одном метре пульповода 4,534 кг воды Максимальная высота подъема пульпы 34,6 / 4,534 = 7,63 метра. ВНИМАНИЕ - максимальная величина подъема пульпы - при этом производительность ежика равна НУЛЮ !!!!! Произведем расчет для оборотов 3600 Сопло диаметром 28 мм Подача из сопла 60 кубов в час или 16,7 литров в секунду Масса струи за секунду 16,,7 кг Скорость струи 27,8 м/с Реактивная тяга 464 Н или 46 кг Максимальная высота подъема 46 / 4,534 = 10,07 = 10 м

Чаплину привет. Человек работает в полях - поэтому оторвемся временно от нашей МПБВ 80 и поможем бродяге летать на эмпэхе. Наружный диаметр турбины МП 800 180 мм Ширина прозоров 12 мм. Характеристики такой турбины при 3600 следующие напор 70 м и подача 120 кубов. При скорости 3000 напор 50 мм. Строим график - нагрузочная характеристика МП 800

Андрей - не путай - подъем из шурфа и из под воды. Вода под водой - ничего не весит. В начале статьи написано - расчет начнем с классики - нижний эжектор. А на понтонах применяют только верхние эжектора - так как под водой напорную магистраль не удержишь.

Все так думают - а потом начинаются танцы с бубном Я же написал - расчеты начинаем от того что есть - то есть от помпы. Для мотопомпы МПБВ 80 - самый лучший диаметр сопла 16 мм - а куда мы его всунем - столько киндер сюрпризов и получим. Вот и таблица для разных пульповодов. Начнем расчеты с """двоешников""" - то есть 2" Площадь = 2,5 х 2,5 х 3,14 = 19,65 кв.см Значит в 1 метре пульповода будет находится воды весом 1,965 кг. Зная наши силы 15,4 - максималка и 8,65 номинал - соответственно имеем подьем пульпу на высоты 15,4 / 1,965 = 7,83 метра и 8,65 / 1,965 = 4,4 метра - расчет проводился для воды. Пульпа примерно на 5% тяжелее - значит подъем будет на 5% меньше. Для пульповода 2,5" или 63 мм вес воды в 1 метре 3,115, высоты подъема 4,94 метра и 2,7 метра Для пульповода 3" или 76 мм вес воды в 1 метре 4,534 кг, высоты подъема 3,33 метра и 1,9 метра Для пульповода 4" или 102 мм вес воды в 1 метре 8,167 кг, высоты подъема 1,88 метра и 1,06 метра Для пульповода 6" или 153 мм вес воды в 1 метре 18,1 кг, высота подьема 0,85 метра и 0,47 метра. Андрей 5 Откуда ты такие таблицы выискал? Лучше убери - пока не просмеяли - особенно Чаплин - он из шурфа 3,5 метра по пульповоду 4" МП800 на полный газ поднять не может Таблица 2 вторая позиция 6116V мощность двигателя 16 л.с, ежик 6" ВЫСОТА ПОДЬЕМА 6,7 метра при этом расход бенза 2,8 литра за час - фантастика - умеют лапшу на уши вешать. А может ты Андрей привел нам параметры ежиков для подводных грунтососов - шлюз на понтонах и выше уровня воды пульпу не поднимают. Типа как дражка была у Большого - в скафандрах они под водой сидели.

А теперь САМОЕ ИНТЕРЕСНОЕ - с какой силой будет давить струя воды из сопла - от этого зависит на какую высоту ежик поднимет пульпу. Сила струи - а точнее реактивная сила струи вычисляется из второго закона Ньютона - в школе на уроки физики ходить нужно было, а не 159 мм гаубицы у вояк комуниздить Эта сила F равна произведению скорости вылетаемой струи на вес струи за 1 секунду. Для нашего примера имеем. Максимальная моща: 20 кубов в час это 20000 / 3600 = 5,55 литров в секунду. Значит вес струи m = равен 5,55 кг. Скорость V = равна 0,00555 / 0,0002 = 27.75 метров в секунду где 0,00555 куб.м = 5,55 литров, в расчетах - система СИ 0,0002 кв.м = 2 кв.см - то же в системе СИ Сила F = m х V = 5.55 х 27,75 = 154 Н = 15,4 кг эта сила F показывает - какого веса гирю может держать струя, если направить струю вертикально в верх и на струю отпустить гирю.То есть гиря будет висеть на струе - не взлетать и не падать. Для номинального режима Вес струи будет 4,16 кг, а скорость струи будет равна 20.8 м/сек. Соответственно сила струи будет равна 86,5 Н или 8,65 кг

Итак - купили или имеем мотопомпу. Строим график. Все характеристики китайских мотопомп указаны для максимальной мощности, которая для бензиновых 4х тактных двигателей указывается на частоте вращения коленчатого вала 3600 оборотов в минуту. По одной оси откладываем напор - пусть напор идет в верх - ось Y, а производительность, или подача - ось Х. Отложили на осях то что написано в характеристиках и провели прямую - это нагрузочная характеристика насоса на максимальной мощности - подписали - 3600. Но на максимальной мощности никто как правило не работает - поэтому обороты немножко снижают, а на МПБВ 80 стоит автоматический регулятор оборотов, который поддерживает стабильно 3000 оборотов в минуту. Чисто из практики - при оборотах 3600 напор составлял 70 метров водного столба, или 7 атм. При оборотах 3000 напор составлял 50 метров или 5 атм. Проводим прямую параллельную линии 3600 из точки 50 метров При этом получим подачу 30 кубов в час. Самая нижняя прямая построена при 2000 оборотах в минуту. - это чисто для наглядности - в расчеты мы ее не берем, нас интересуют максималка при 3600, и номинальный режим - при 3000 оборотах в минуту. Затем выбираем диаметр сопла - можно выбрать чисто математическими расчетами, а можно - практически. Результат будет одинаковый. Самый высокий КПД мотопомпы будет тогда, когда через сопло пролетает ровно половина от максимальной подачи - в нашем случае - 20 кубов в час ( 40/2=20 ), при этом давление в магистрали будет примерно 35 метров, или 3,5 атм ( на графике - чутка не точно ) - расчет ведь примерный. При таких параметрах диаметр сопла составляет 16 мм - это чисто из практики. Для других данных на подачу - исходим из следующих соображений - каждые 10 кубов в час - площадь сопла 1 кв. см. У нас - 20 кубов в час - значит площадь сопла 2 кв.см или как раз 16 мм - диаметр.
