Что б не блуждать по темам - Помпы и насосы, Пылесосы, Грунтососы, Гидроэлеваторы, Эжекторы - по многочисленным просьбам трудящихся тайги - пишем в одной теме - чтоб каждый новичок, и не только - мог грамотно изготовить эжектор под свои задачи. Расчет гидроэлеватора можно проводить с разных подходов - например - надо поднимать пульпу с глубины допустим 5 метров по пульповоду диаметром 3". Но как правило - многие, да почти все - вначале покупают мотопомпу - ведь можно и в пожарника поиграться - а затем под эту помпу и шмурдяком обзавестись. Поэтому расчет будем производить именно по этому натоптанному пути. Расчет начнем с классики - струйный гидроэлеватор, или - нижний грунтосос - в дальнейшем будем называть - """"ЕЖИКОМ"""" Для наглядности расчетов - будем использовать мотопомпу МПБВ 80 - которые сейчас обильно продаются в магазинах, и эти помпы полюбились многим бродягам - а если более откровенно - подьемных более мощных мотопомп китайцы еще не придумали. Для других мотопомп - расчет аналогичный - точь в точь - только цифири разные будут. Вот характеристика этой пресловутой мотопомпы МПБВ 80

Думаю что надо новую тему замутить - Упрощенный расчет ежиков. А то наделаете сейчас пылесосов на 400 или побольше и начнете Кольскую сверхглубокую выкачивать - там говорят металл сразу слитками идет - золото отдельно, платина, иридий, осмий, кобальт, никель - и сразу по разным ящикам упаковано.

Я не спорю что работают 6ти" - но ежик ежику как небо и земля. Для твоего ежика надо как минимум пожарную машину и на всю моща. Все дело в напорной магистрали - угол сужения напорной магистрали должен быть не более 7ми градусов на сторону, площадь сечения входа в конус должна быть минимум в 20 раз больше площади сечения сопла. При таком отношении площадей - давления на входе равно давлению на выходе из сопла, и при конусе 7 градусов на сторону достигается самый высокий КПД - а значит самая высокая скорость струи из сопла - а значит и максимальная тяга струи. Сила тяги струи вычисляется очень просто - помножаем скорость струи ( метр в сек ) на массу выброшенной воды за одну секунду ( кг = литр ) и получаем силу струи в Ньютонах. Делим на 10 - получаем силу в килушниках. А зная силу в килушниках - можно высчитать на какую высоту может поднимать этот ежик и сколько пульпы он может всасывать. Это мы умеем - хлебом нас не корми.

Славян - этот пылесос работать не будет. Хотя, я понял, для кого ты его изготавливал и для какого места. Для таких мощностей надо делать верхние пылесосы, и несколько сопел. А вставлять верхний пылесос примерно в 2х - 3х метрах от всаса - получается как бы средний ежик, или ускоритель. Все эти струйные пылесосы имеют один недостаток - площадь поверхности соприкосновения потоков - очень мала, а так же скорость потока вдоль стенок - практически равна нулю. В многосопловом верхнем ежике этих недостатков нет - а значит выше КПД и требуется меньше мощность мотопомпы.

На этот раз помп у меня хватит. Люблю помпы коллекционировать Сейчас в наличии 4ре штуки МПБВ 80, на двух из них турбины расточены. Думаю что и две другие за зиму расточу. Так же на выходе самопал МП 800 на двигателе Лифан 18,5 л.с. Если все эти помпы в одну упряжку запречь - думаю они не только тройку на орбиту запустят , но и с 6ой справятся. Такой ежик явно для разведки нужен - профиль пробить - вычислить струйку - а затем и струйку отследить. В длину 3х метров мне должно хватить для одного ежика. Можно сделать и на 6ть метров - вторую буровую. Вначале одним ямку пробурили, затем вторым углубились.

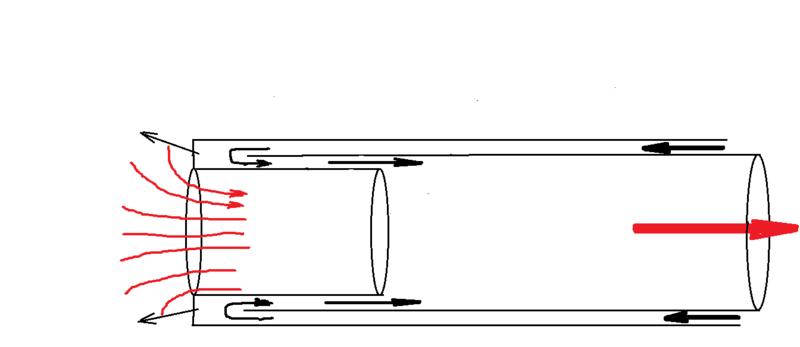

А есть еще одна задумка - ежик - буровая Думаю что принцип понятен. Воду давим между труб. В конце - кольцеврй эжектор + размыв по всему периметру - тоже кольцом. Таким ежиком можно даже в целяках скважины бурить и одновременно анализ делать Правда труб многовато. Наружная 88,9 стенка 1,5 мм. Внутренняя 76 стенка 1,5 мм. Для сопла - кусок трубы 63 мм стенка 1,5 мм. Входной диаметр получается 60 мм - зато в пульповоде 3" не застрянут слитки.

Тогда вот тебе задачка. Квадрат 050-О41-133 это генштаб 500 метров. На этот квадрат 250 у меня нет. У ну ка - найди так я под водопад и хочу сделать разведочный ежик. В планах использовать куски труб длиной 2 метра, 3 метра и 4 метра. То есть можно все три состыковать прямо на водопаде и получится 9 метров хобот - думаю что дотянутся можно будет. Там между валунов щели не широкие - но трубой можно залезть. Было бы неплохо раздербанить какой нибудь сотик - видеокамеру - установить на конце всаса, подсветку - и наблюдать - что там внутри - на глубине. Если заметил слитки от Наполеона или Александра Македонского, или от Колчака - тогда можно и валуны с места на место переложить. Общался с одним нашим профи - в Красноярском крае - водопадик - так они подогнали эску, прокопали обводной канал, и выгребли из этой ямы более 5 кг. Есть смысл дербанить водопады.

В пустую - это вряд ли. У меня различных мест - как у дурака стекляшек. Есть шурф - первые 2 метра торфа, глина и труднопромывистые пески - в которых знаки до 5ти мм. А ниже - еще 3 метра плывуна - зыбучие пески - встать не возможно. По рассказам дедов - вырабатывали только вершки, а до плотика никто не смог пробиться. Вот и пригодится этот ежик зыбучие пески проколоть и анализ с плотика взять. Будет результат - значит будем по этим трубам эти хитрые пески на шлюз гнать.

Бродяги. Хочу сделать вот такой ежик. Выношу на всеобщее обсуждение. То что Николай предложил - такой тоже буду делать - как промежуточный. Запитывать можно хоть от одной помпы, хоть от двух, хоть от 3х, хоть от 4х - думаю должен зверек получится.

Вот еще одна заявка на евро миллиардера подана Сделаю за зиму пылесос - покажу. А может зимой даже и испытаю - речка ведь не замерзает

В низ по течению - начинается очень широкая долина. Дерн + глина - порядка 30 см - затем начинается пласт кварцевых камней. Кварца умотаться как много. Чем ниже по равнине - тем чернозема и глины больше. В этой же долине шли дедовские разработки Следующее скопление валунов, но размером до 2х метров - в следующем горлышке - примерно 5 км по прямой, а по речке - все 10 км будет. Но там равнина - вероятность что туда банковские слитки докатились - очень низкая - хотя на этих 10 км впадает 2 ручья и одна речка из множества притоков. Если там и будет - то пыль. Валунам в этой долине просто неоткуда взяться. Долина широкая, место заболоченное - точнее - водоносное. Так что валунов - просто нет и засыпать их ничем не может. Все валуны с гор - осели на моей ловушке - это единственная щетка на всем ручье - больше щеток нет. Думаю что банковские слитки должны быть где то совсем рядом. И безо всякой охраны

Разлома глубокого не будет - в этом месте горлышко - зажато между двух пригорков - крупная щетка - обнаженные граниты. Вот все и задержалось. Да можно, поэтому и приобрел ЗИЛа с лебедкой. Используя палеспасы - можно. Но их там не один и не 10, а много больше - это целая гряда - от холма на одном берегу, до холма на другом берегу. И эти валуны весят не по 10 тонн, а много больше. Есть валуны длиной 4 метра и шириной 2 метра. При толщине 1 метр объем такой гальки будет около 6 - 7 кубов и вес под 20 тонн. Сегодня заказал трубы из нержавейки, диаметром 76 мм и стенка 1,5 мм. Буду делать верхний пылесос, а хобот - как раз эти самые составные трубы - чтоб опустить этот всас на самое дно и сделать разведку - что там в этой яме на дне скопилось. Если повезет - хариусов ежиком нарыбачу - а не повезет - банковских слитков

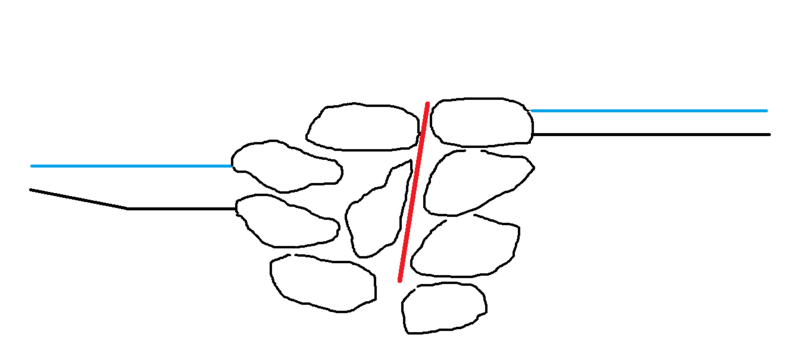

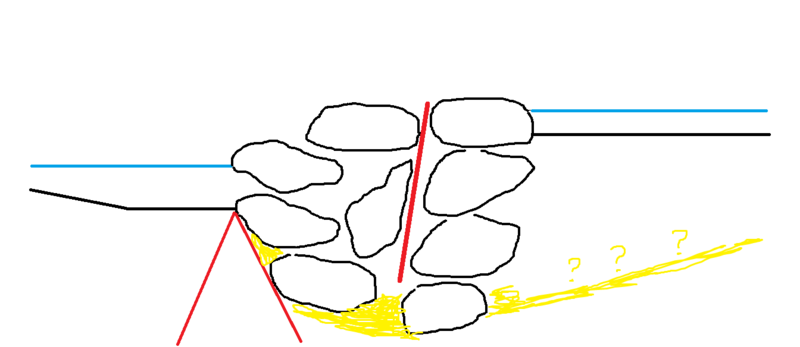

Пояснения к рисунку. Синим - уровень до и после валунов. Черным - дно. После валунов - небольшой омуток, глубиной до 50 см. Красным - шест длиной 3 метра - до дна дотянутся не смог. Какой глубины яма - не известно. Речка шустрая, горная. Очень много слюды. Перепад уровней воды - не больше 1го метра, а может и 70 см. Валуны размером от 2х до 4х метров, хорошо окатанные - похожи на гальку. Валуны сложены как рыбья чешуя - один на один - на рисунке изобразил не точно. Выше по течению - обнаженных скальных пород нет на несколько км

Начнем с миллиона лет общего режима . Сколько там может оказаться? Речка не широкая - самые узкие места - меньше метра, самые широкие - в омутах - точнее после водопада - небольшой омуток шириной примерно 3 метра. Речка из 4х притоков - все притоки берут начало с кварцевой горы. Другие ручьи берущие начало с этой горы - имеется в виду - текущие в других направлениях - богаты на металл - в старину деды выдирали с мясом, попадали экземпляры размерами с боб и крупнее. Ниже по течению - были дедовские разработки, и говорят довольно богатые. А вдруг там больше тонны Я это место узнал еще 35 лет тому назад - когда увлекался рыбалкой на хариуса. Место неприглядное - в кустах, нарочно не придумаешь и в эти кусты не пойдешь - все охотники обходили это место по высокому бережку по натоптанной тропинке. А в этих кустах - сам черт ноги сломит поэтому с этого омутка всегда брал более килушника хариусов - металюгой тогда не увлекался - но в памяти это место сохранил, из за очень рыбного местечка.

Хочешь понырять??? Есть у меня на примете одна горная речка, с хариусами до 500 грамм - зимой не замерзает. На ней имеется одному мне известная ловушка - из огромных валунов, которые задержались на гранитной щетке миллионы лет тому назад. Валуны размером по 2 - 4 метра - огромные гальки, очень хорошо отесанные. Общий перепад водопада на валунах не более 1го метра. Глубина речки - менее 50 см, в омутах доходит до 70 см. Зато между валунов глубина более 3х метров - шестом длиной 3 метра не смог достать до дна. То есть - под валунами выбита огромная яма - ловушка, с банковскими слитками желтого цвета Выше по течению - знаки присутствуют У кого есть желание понырять? в ледяной воде??? и подвигать валуны Весь шмурдяк для промывки песков имеется. Да, забыл предупредить - там бобры построили плотины - так что спасатели из Ну, Погоди уже имеются

Был я в Красноярском крае. От Енисейска и до Бора - федеральная трасса 600 км - зимник называется - 2 - 3 месяца. Там даже грунтовки нет - снег и лед - зато столбики каждые 100 метров стоят со светоотражающими наклейками. В ясный солнечный день только по ним и ориентируешся - где трасса, а где сугроб свыше 2х метров - снег настолько белый, и соответственно дорога - настолько белая и чистая - что отличить невозможно. Поэтому местные и бывалые там едут только ночью.

Мне известно две фирмы - одна возле Екатеринбурга - Верхняя Пышма. И вторая - в поселке Новогорный - недалеко от кыштыма. В Новогорном могут сделать все - владелец очень грамотный и понятливый мужик - но общаться с ним надо лично, а не по телефонам. Звать Виктор Борисович Демин.

Борис. Как ты давно понял - здесь люди простые, общаются чисто по деревенски, по таежному. Самым лучшим профессором для нас была лопата, кайло и лоток, а так же учителя вроде Джека Лондона с его Золотым Каньоном. Написано правдиво, есть кое где помарки, но метод поиска и сама суть описана отлично - многие, в основном все - так и ищут, без всяких приборов. Ищут не только золото, но и камни. Метод работает на отлично. Линия шурфоф, или по современному - профиль - и поехали. Хочешь стать настоящим профессоров в поиске - тогда вот тебе наметка. На фирме по изготовлению ниодимовых магнитов ( ниодим - железо - бор ) а еще лучше - самарий - кобальт - если конечное денег хватит - заказываешь магнитную стрелку для компаса, длина стрелки - под 2 метра. Подвешиваешь на ось но не в плоскости горизонта, а в вертикальной плоскости - она будет смотреть одним концом на полярную звезду. Ходить придется строго с севера на юг и с юга на север. И сразу найдешь все магнитные аномалии и выходы линз руды. Таким способом отыскиваются все золотоносные струйки - там где золото - там и скопление самого тяжелого - то есть магнетита, или шлиха. Можно конечное найти супер пупер электронный магнитометр - но у тебя магнетита очень много - он работать на поверхности земли не будет, так же не будет работать ни один геосканер.

Так это давно все поняли об этом. Михалыч ловко всю Россию развел на соски. Кто понял и избавился от ежиков - тот в гору пошол. А кто продолжает баловаться - и на хлеб не хватает. Соской хорошо в речке, под водопадом - между валунов с легковушку - куда ничем кроме ежика не залезть - и в то же время - там за миллионы лет скопилось много. Там эти игрушки оправданы. А за петушком тоже не гонись - сам по себе петушок ничего не значит. К петушку нужен очень хороший мобильный комплекс - тогда результат будет отличный.

Объемы растут - а значит богатеем понемножку Уважаю.

Борис. На твоем участке я бы поставил скубер бутару с загрузочным бункером. Бункер накрыл решоткой 200 мм и организовал душ. Скубер бутара - труба диаметр примерно 600 мм и длиной 4 - 6 метров, сеющий став в конце - длиной примерно 70 см с ячейкой 2 см. После скубера - поставил бы небольшое вибросито - с ячейкой 2 мм - то что прошло через вибросито - на шлюз. То что крупнее 2х мм - направил бы на другой шлюз, с большим наклоном - это на случай клопов и тараканов. Почему именно такая последовательность - а не наоборот. В скубере порода интенсивно перемывается за счет интенсивного перемешивания - что тебе и нужно. Так же на сеющем ставе проще закрепить сетку с размером ячеи 2 х 2 см. Если скубер ставить в конце - то есть виброгрохот перед скубером - то сетку 2 х 2 мм на сеющем ставе просто не закрепить - это проверено. Виброгрохот в данном случае получается очень маленький и экономичный, достаточно электрического вибромотора малой мощности. На действующих приисках я тоже был - там применяют хитрую схему после скубер бутары - сливается все на один широкий шлюз, затем прямо в шлюзе стоит под наклоном к потоку пульпы сито - что сквозь сито прошло - подается на один шлюз, а пески не прошедшие сквозь сито с частью воды - подаются на другой шлюз - наклон шлюзов соответственно разный и разная застилка. Один настраивается на мелочь, другой - на покрупнее. А первый - вообще на крупняк. Тогда можно обойтись без виброгрохота - или вибросита. Но я бы применил вибросито - надежнее.

И весь твой металл улетит в отвалы. Я думаю у тебя осталась горстка твоих трофеев - обязательно просей через разные сетки - то есть разложи по фракциям - допустим - свыше 2х мм - у тебя нет. Возьми сетку 0,5 мм - значит фракция будет минус 2 плюс 0,5 - высчитай процент от общего веса. Затем сетку 0,25 и взвесь фракцию минус 0,5 плюс 0,25 мм, затем сетку 0,1, и снова повтори. И то что мельче чем 0,1. Когда ты это все проделаешь - у тебя основная масса будет минус 0,5 мм - примерно 99% от общего веса. Поэтому - зачем тебе по шлюзу гнать пески крупнее 2х мм? - я повторю - у тебя россыпь вулканического происхождения - клопиков свыше 2х мм там просто быть не может. Не заморачивайся на самородках - их у тебя нет. Ты хочешь гнать минус 2 см - а ты уверен что они идеально промылись и разложились на составляющие??? Магнетит - он штука коварная. У меня его тоже много - не меньше чем у тебя, и пески труднопромывистые, и валуны попадают по 300 кг - в ковш от петушка не входят. На лотке я довожу - казалось бы без проброса до чистогана, но тем не менее все эфеля после доводки на лотке везу домой и в ванне, в теплой водичке, зимой, на доводочном шлюзике, не торопясь - выжимаю остатки. С литра своих же отбросов получается 1 грамм. А этих литров может оказаться за сезон - в общем сьем со шлюза у меня - всего 3 - 4 литра. Сразу сито 0,5 мм и остается примерно 1,5 литра с одного сьема. Вся жирняга сразу на лотке, а отбросы - в загашник. Вот и прикинь - что такое магнетит. Когда его очень много в песках - работают на малых потоках, с малой подачей песков. А как уменьшить подачу песков - лишнее выкинуть - оставить фракцию минус 2 мм - вот и получится что от общего обьема на шлюз у тебя приходится 1 - 2% . Борис - лучше сделать 1 раз правильно и работать потом в удовольствие.

Вот тебе и подсказка. По классике жанра - тебе технология не подойдет, иначе все в хвосты улетит. Тебе нужна фракция минус 2 мм - вот ее и надо перемывать и гнать по шлюзу на малых потоках.

А его там как раз в избытке - я руководствуюсь фото - с ведра. А сколько магнетита было смыто??? Кое где вообще магнетита нет - вот там действительно лафа.

Ну прям как в сериале - Золото Аляски - скубер, труммель, экскаватор, 250 бакинских тысяч похороненных в пустую. В общем - все в миниатюре Лишь бы результат был не такой как в фильме И куда горы кирпичей девать??? Для хитника - желательно минимум отдельных механизмов - или на одном шасси сразу весь комплект - чтоб переехать можно было быстро. Официально - другое дело - можно всякого оборудования наставить. Но глина будет всегда - растительность есть - значит и глина есть. Глины нет только на пляжах на Гаваях - море перемыло. И если всю эту глину не растворить в воде - сход такого мелкого будет гарантирован. Тем более - обильный магнетит - металл по нему плывет, и сквозь магнетит не проседает. Применять магнитный сепаратор не соверую - большой процент золота в рубашке - точнее магнетит облит золотом - отмагнитится и выбросится в отвал.
