Я делал листогиб лет 10 назад. Нужно было гнуть лист чёрного железа гк толщиной 2мм. (Изготавливал защиты поддона картера для пежо и нексии. ) Сделать гиб метровой длины оказалось весьма не тривиальной задачей. Агрегат был сделан рычажный (механический) в движение приводилась нижняя часть под действием рычага длиной 2,5 метра с площадкой для двух дюжих молодцев, которые наступали на него, как на ступеньку лестницы. Агрегат стационарный напольный, если кому интересно выложу компоновочную схему. Дело было давненько поэтому фото и видео не сохранились, а жаль... Кроме того, что аппарат исправно работал... это было весело)))

Тему Болы более чем поддерживаю.

[Orion]

Мне не нужна вечная игла для примуса! Я просто не собираюсь жить вечно! - О.Бендер

  Для нашего хоббийного применения цена заводской сварки копеечная, нет смысла изобретать супер пупер мега аппарат чтобы 3 капли на рифли наложить и 50 см шва на эжектор.

2 года назад сделал гибочник из 3х уголков и 2х петель гаражных за пару часов

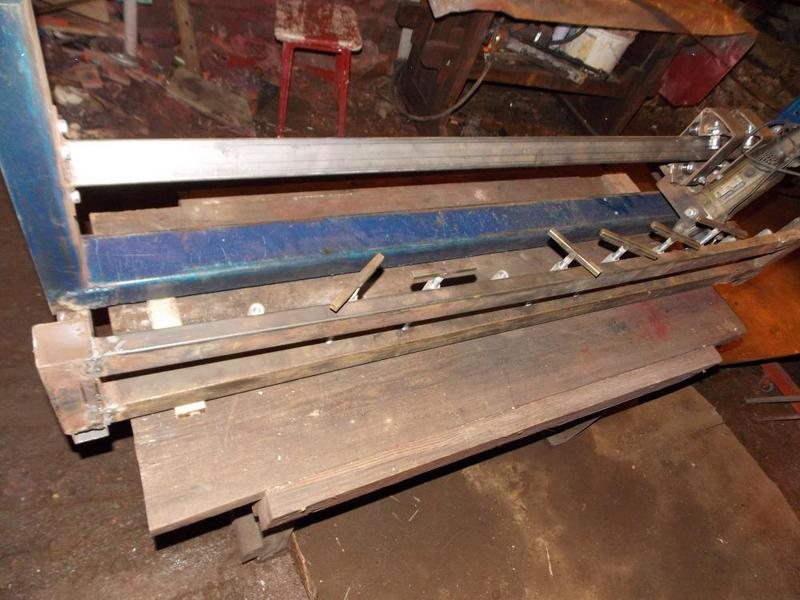

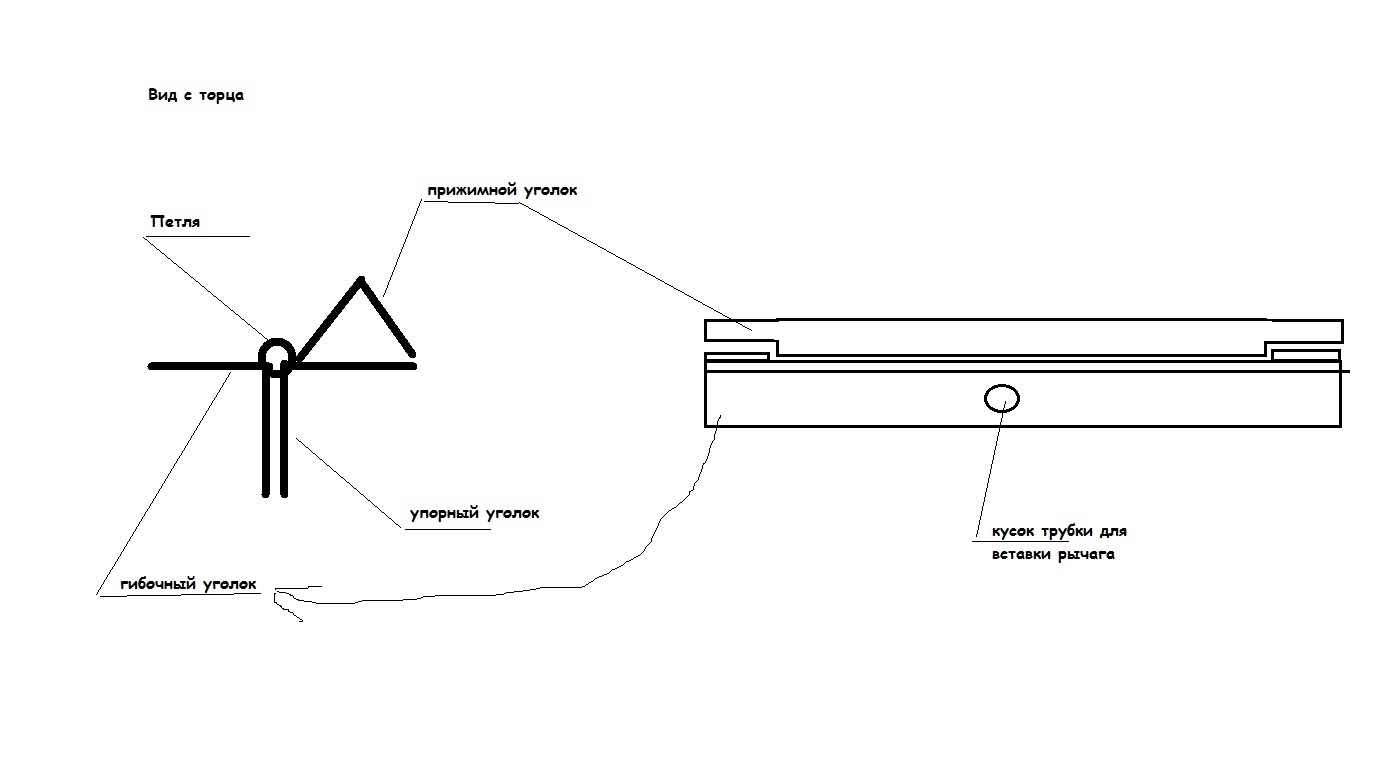

Стянул 2 уголка в тиски, болгаркой шлифовальным диском сделал выборки под петли которые потом приварил, в прижимном уголке сделал, на одной полке, пропилы под петли. прижим делаю струбцинами, гнёт на 135 градусов. расстояние между петлями около 1,1 м точно не помню

Делал из того что на своей "металобазе"  за гаражом нашёл то есть из хлама. всё работает.

У гибочников такого плана есть недостаток что на середине гибочный уголок выгибает и кромка становится более радиусная, лечится  А-образным упором под рычаг а по центру ставится подпорный болт которым регулируешь усилие прижима при гибке толстых листов

Как то сумбурно описал  но кому надо тот думаю разберётся если что спрашивайте

[Bola]

В общем уважаемые решать вам. Я старался выкладывать то, что люди сделали своими руками. По-сути готовые чертежи и инструкции без формул. Формулы есть только в архиве 881 в начале темы. Осилить все чертежи, чтобы заснять видео и показать вам как оно работает я не в силах (да и со станочным парком у меня не всё гуд) . Вся информация взята на форумах при общении с людьми, которые это создали для себя и выложили для других, чтобы им не пришлось выдумывать велосипед.

Вот чертежи взятые с сайта chipmaker.ru Там общаются люди работающие с металлом. Есть и фото, и видео, и обсуждение.

Листогибы

листогиб чертежи.rar

устройство гибки листового металла.pdf

Трубогибы

Руч. трубогиб.rar

трубогиб 3.rar

CBH-Bender.rar

Профилегиб2.rarТрубогиб.doc

Трубогиб редукторный.doc

Резка металла

Настольный резак.rar

НожницыРычажные.rar

НожницыРычажные_001.rar



Станина под ямобур (может кому пригодится)

верхняя рама.pdf

Каретка.pdf

каретка редуктора.pdf

Нижняя рама.pdf

Станина в сборе,.pdf

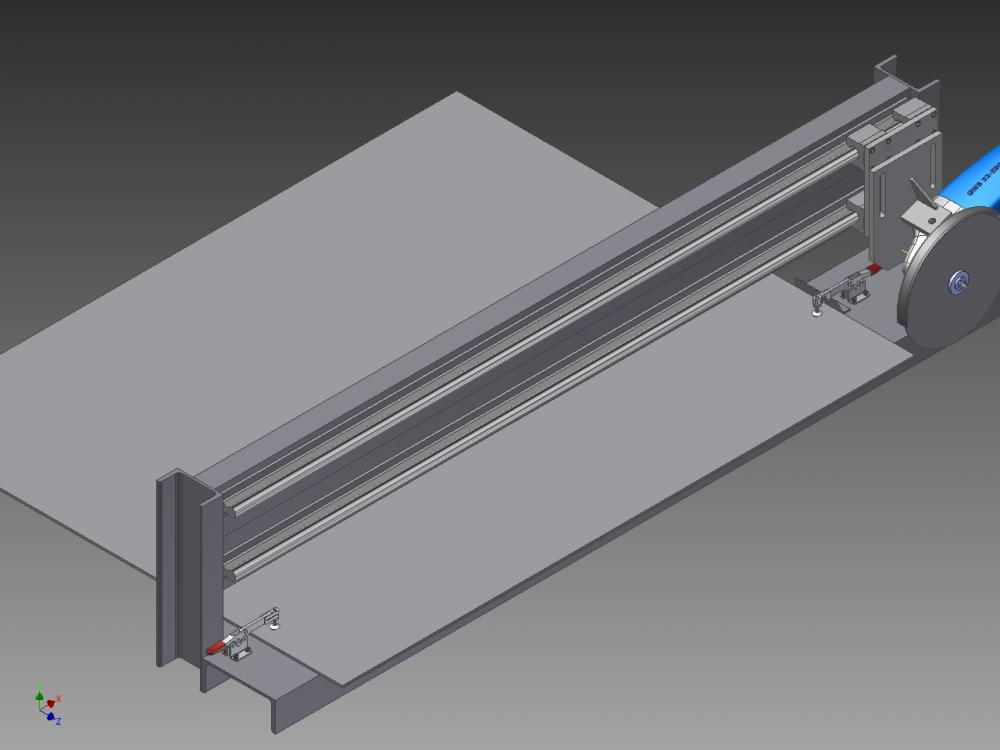

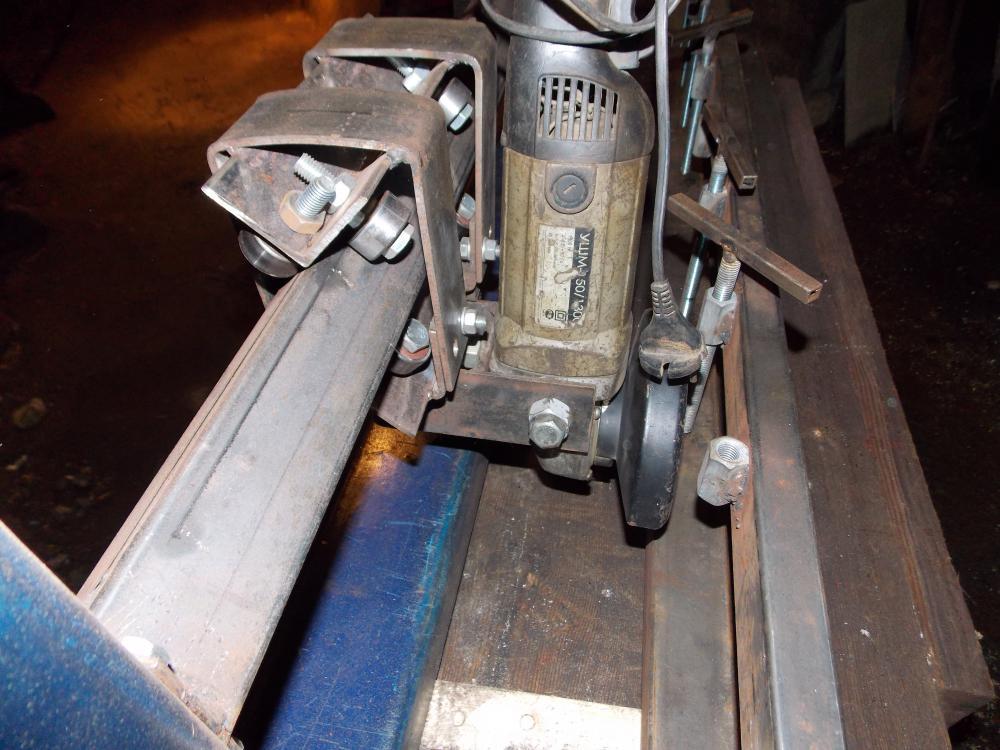

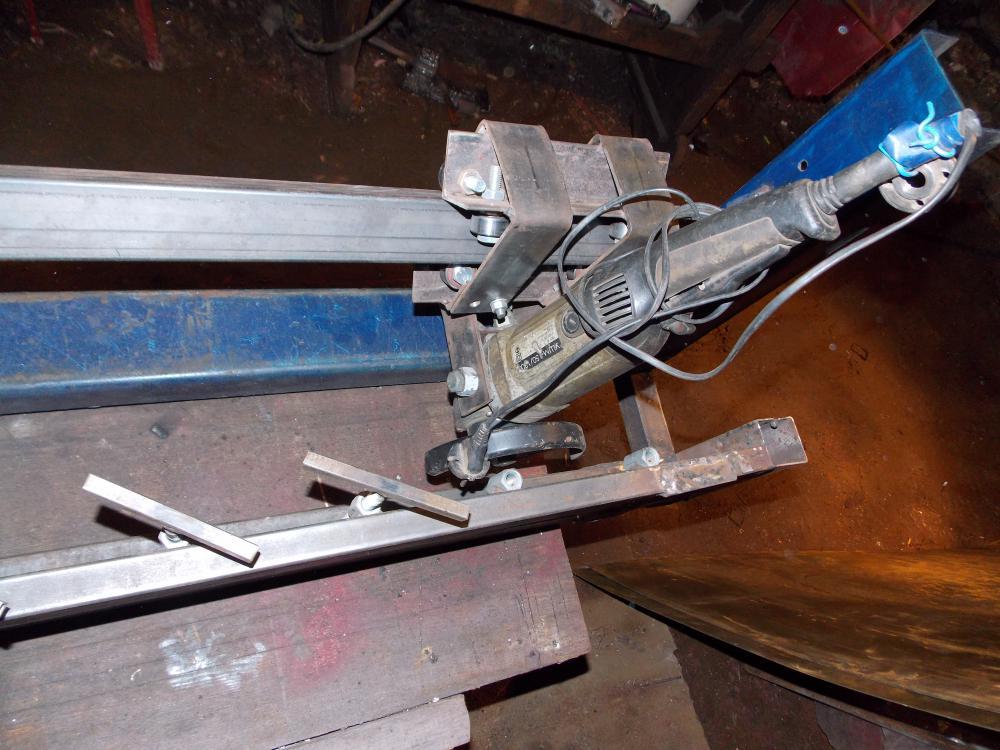

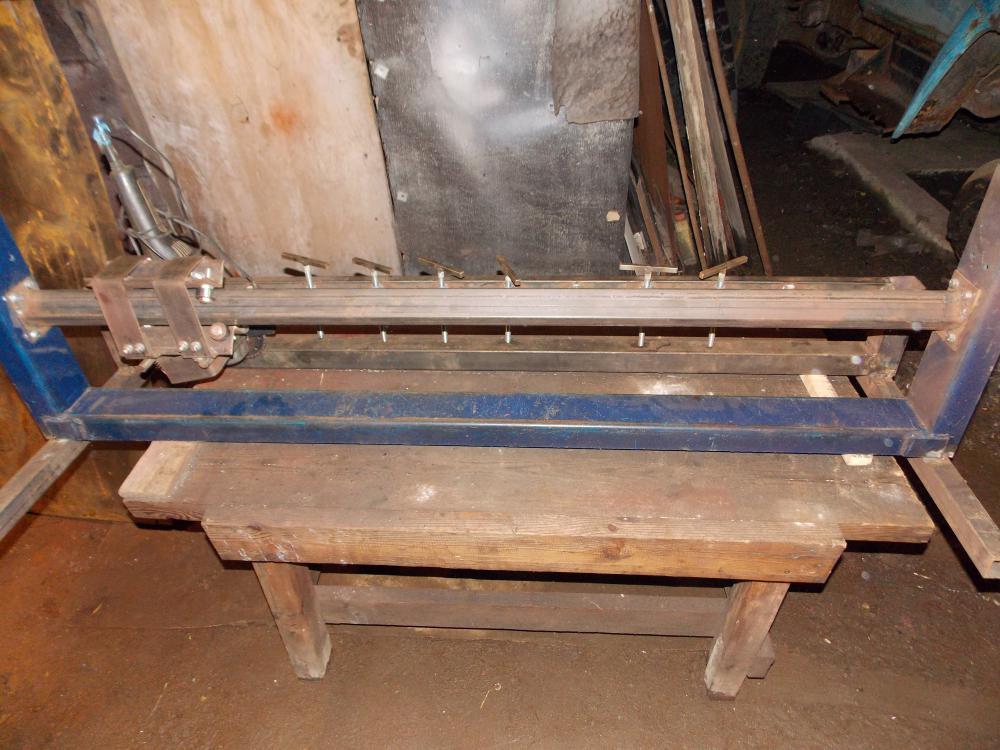

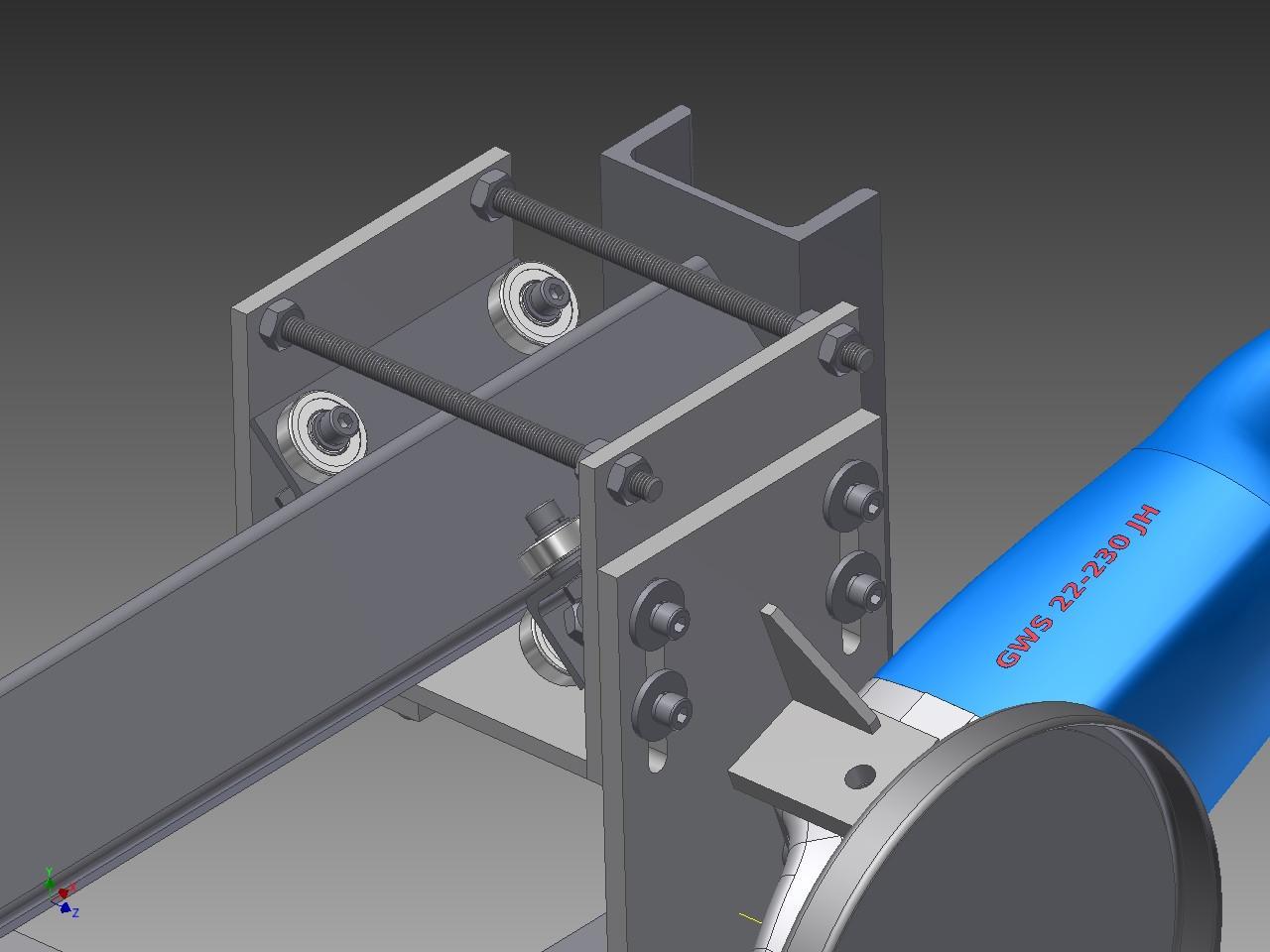

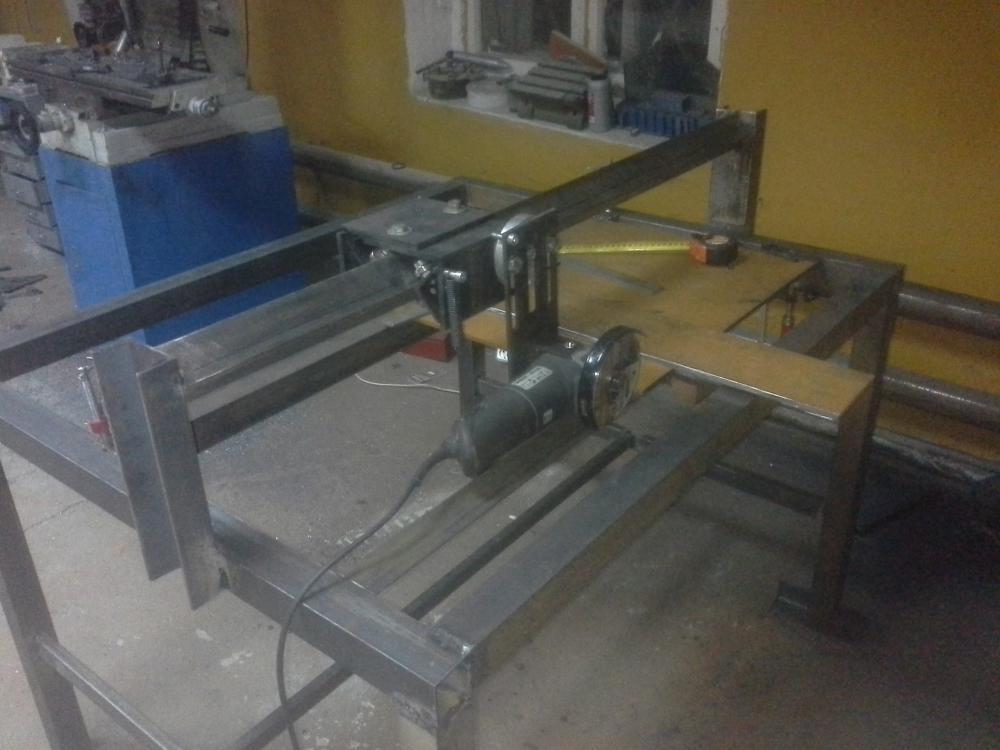

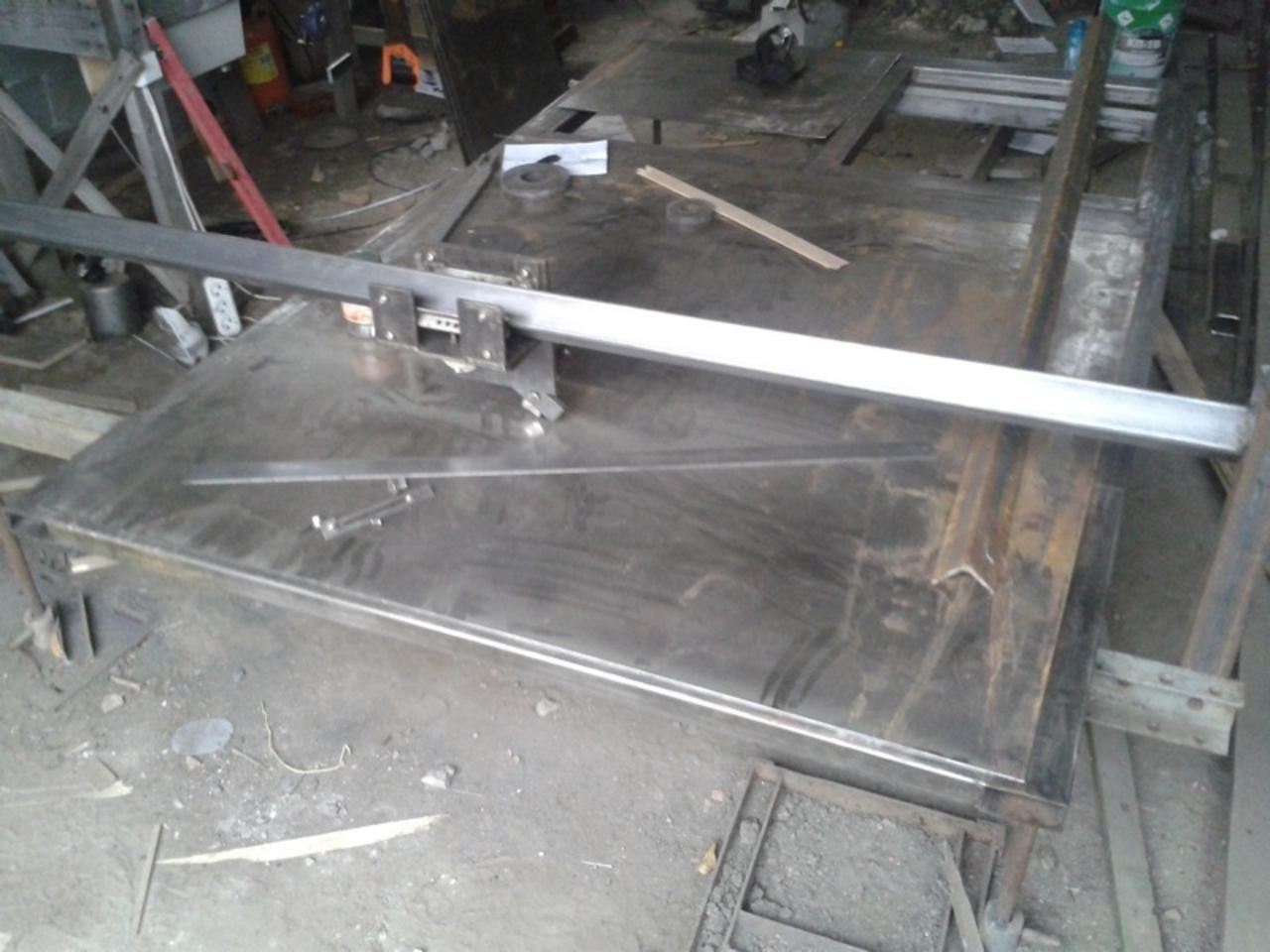

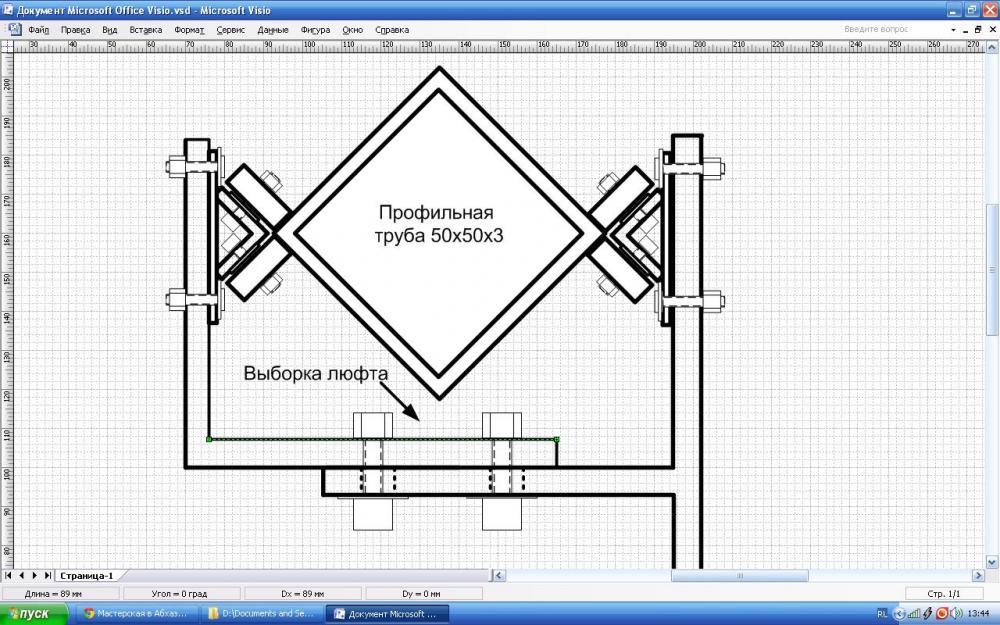

Раскрой листа болгаркой (всё ясно из фотографий)

П.П.П.С. Будут вопросы по чертежам пишите в личку.

[Панаев]

Тема отличная. Станочек для раскроя с применением болгарки уникальный. Жаль много фоток моих погибло с прошлым компом... Я делал такой, но не из болгарки (что-то не дотункал тогда до такой схемы)... Каретка ездила на роликах по рельсам расположенным над раскроечным столом. На каретке двигатель 3-х фазный, подшипниковый узел, система натяжения ремня, регулировка глубины резания. Приводилось в движение при помощи груза закреплённого на тросик. Отличный был агрегат. Кроме сквозного пропила, можно было и шлифовать.



[Панаев]

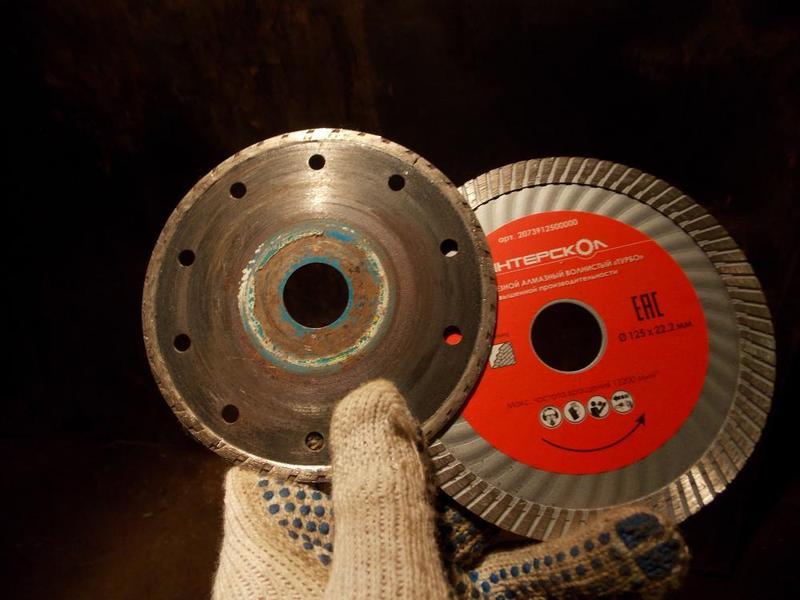

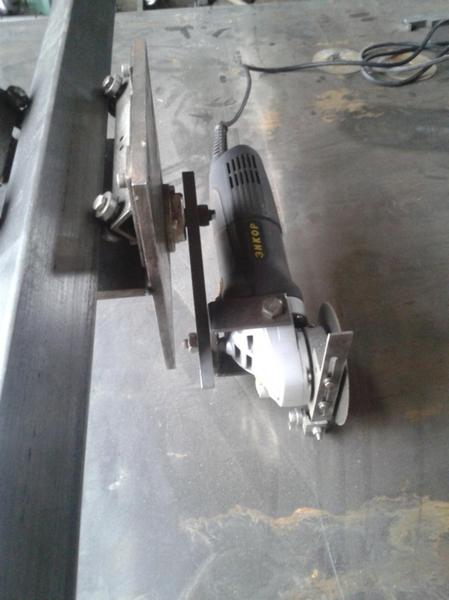

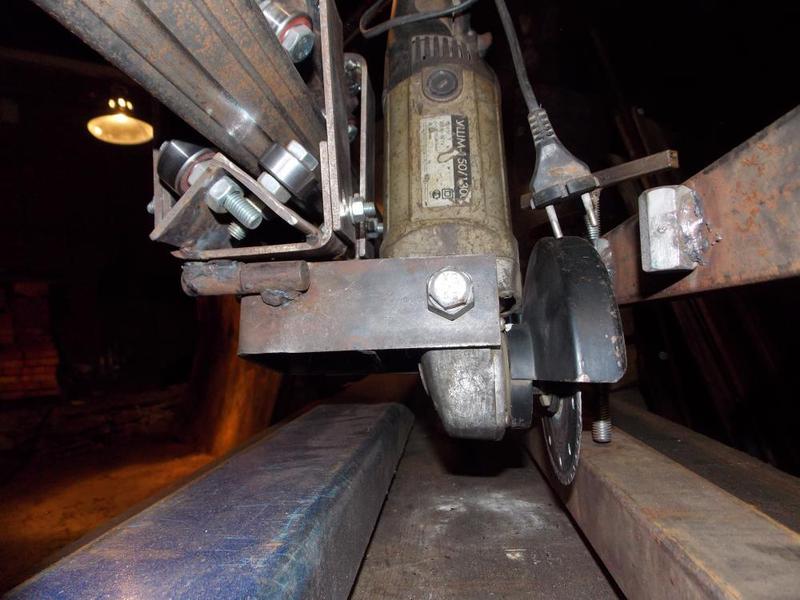

Фотографии с отрезным станком с применением болгарки очень доходчивые. Станок прекрасный. Можно применить и для работы с камнем и стеклом. Недостатки есть. Угол не меняется, глубина резания не меняется. Что было бы весьма кстати для шлифовки и снятия фасок.



Бола, Вы сильно с подробными чертежами не заморачивайтесь, (я представляю сколько времени уходит на их создание...) Достаточно схем.

[Панаев]

Так я и делал. По сути маятниковую отрезную закрепил на каретку и запустил над столом (над деталью).

[Bola]

По раскроечному станку с болгаркой. Люди сверху присобачивают привод и концевики для реверса по краям. Каретка в итоге сама туда-сюда катается. Только подвеску болгарки на каретке надо будет сделать плавающую.

[Панаев]

То что я указал в качестве недостатков такой приспособы, может являться и достоинством... При большом объёме выпускаемой продукции я бы тоже линию поставил. Один бы только резал, другой станок только снимал фаски, третий только полировал... Конвейер...

[Bola]

Совсем забыл Программулина, основанная на экселе, для разметки шаблонов под врезку трубопроводов под разным углом к друг другу которой пользуюсь я. По-первости слегка помучаетесь с масштабом при печати. В общем всё описано в ней, ничего сложного, всё понятно.

pipetemplate.rar

[Ром@ныч]

Хороший подгон,молодец Алексей!!!
