  • Маэстро

Там указанно что мелет куски не больше дюйма. Профиль скорее всего 60 на 40 или около того.

Порода поступает в сам профиль разгоняется и бьется об стенки с большой скоростью. При 3000 об мин и радиусе вращения 150 мм скорость удара будет

0.3 м х 3.14 х 50 об./сек=47.1 м/сек= 170 км в час

Ссылка на комментарий
  • Маэстро

Коленвал от мопеда от него шатун на кусок рессоры один край на серьгу середина шатун другой край на пест. Привод можно также через колесо или через шкив и ремень

Ссылка на комментарий
  • Маэстро

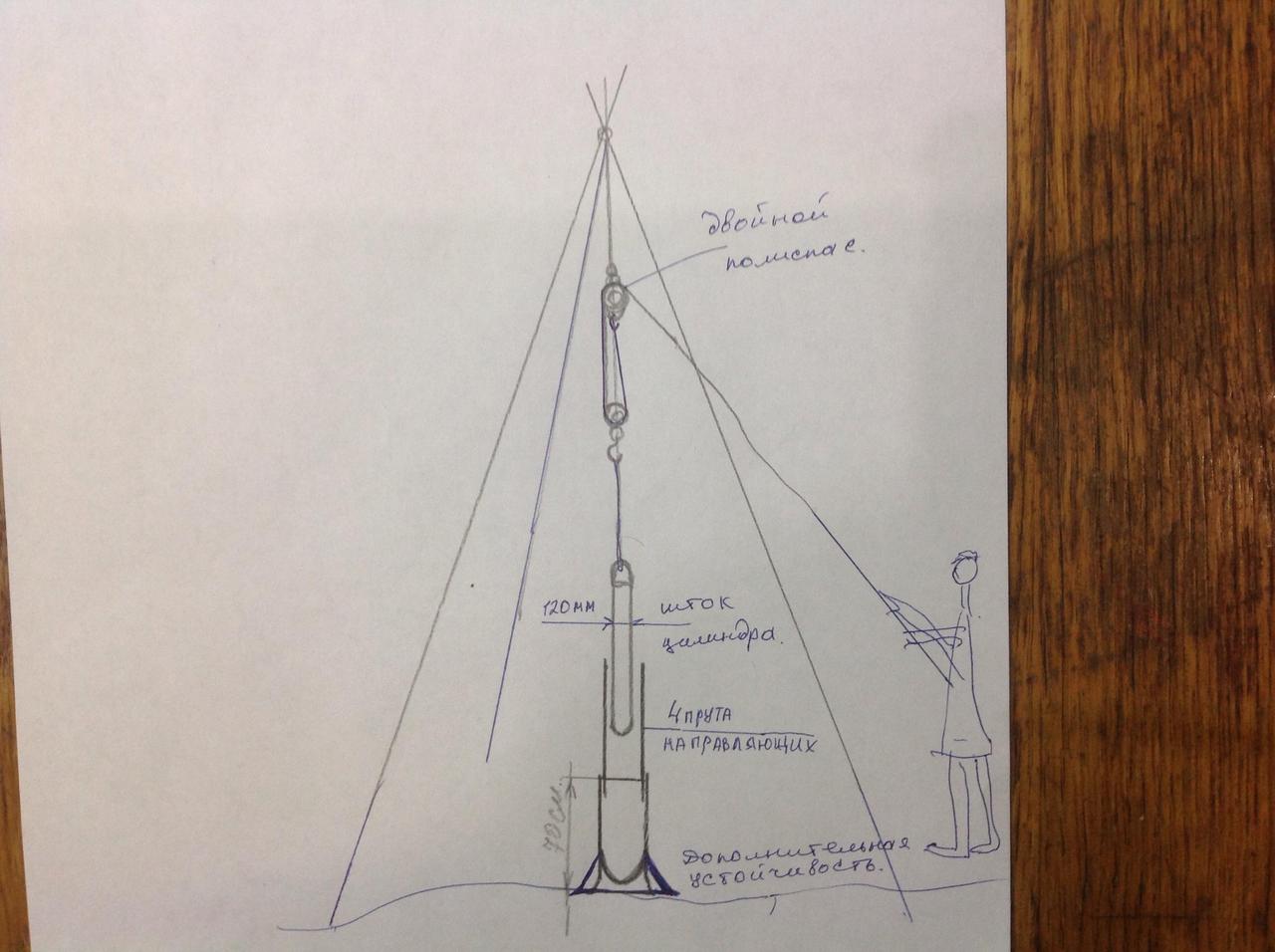

Ступа с серьезным ударом для раздробления крепких камней и без бензина. На треноге через полиспаст двойной( уменьшит усилие подъема в два раза, если шток весит 30 кг, то поднимать 15 кг не так уж тяжело) штоком от гидроцилиндра  примерно 30 кг, и ступой ( можно кислородный баллон разрезать, можно тот же цилиндр, но чтобы низ был полукруглый , чтобы порода стремилась всегда вниз и двигалась, ( не застраивалась в углах) . Направляющие нужны, чтобы облегчить конструкцию( высыпать например) и направить шток. Удар получится приличной силы при минимальных затратах на подъем пестика.








Ссылка на комментарий

В ступу как и писал можно загружать только по одному камню.

Когда в ступе уже  много мелких дробленных камней или пыли, то удар смягчается, и камни норовят вылететь из ступы, и приходится разгружать, и снова один маленький камешек оставляешь, и так пока совсем в пыль не разобьёшь.

 и разгружать такую большую тяжко будет.

а если сделать калиброванные отверстия в донышке,и то что уже мелкое будет сыпаться вниз,и сверху только успевай подкладывать камни,и потом эту дробленную массу можно снова прогнать на более мелкой сетке,итд до пыли.

но сита крепкие надо.

Ссылка на комментарий
  • Маэстро

Еще к чертежам этим можно добавить механизацию любую. Можно даже на машине на диск колеса( без баллона) накрутить трос для подъема. Потом резко выдергиваем штифт( между тремя кольцами) для быстрого освобождения. Так же использовали бензопилу. На привод лебедки Газ 66. Вариантов много, какой двигатель есть под руками, тот и использовать.

Ссылка на комментарий
  • Маэстро

тут вот иностранный кулибин на аккумуляторах замутил.  крошит правда мелочь. Но может кому инфа пригодится.

567690d5728e6_.JPG.906358b739403bc29c71d



https://cobracrusher.com/prelaunch/

Ссылка на комментарий

Да, хорошая вещь, но для дома.

Чегга ишь привередлив, не надо механизацию, а мы работать уже не умеем, потому и буксуем на месте, и придумать ни чего кроме как двигателя не можем.

Ссылка на комментарий
  • Маэстро

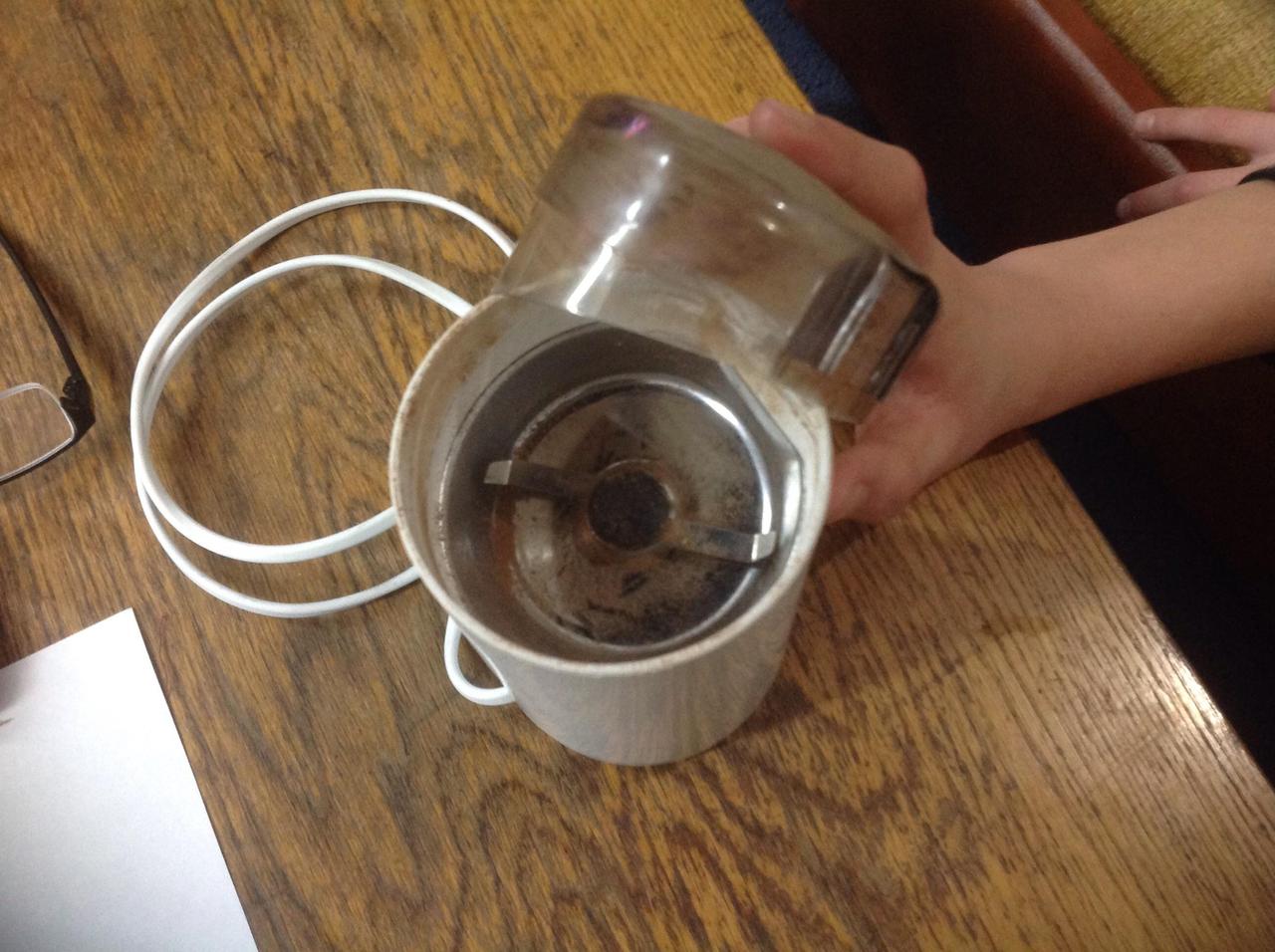

Проспектор,, тему подкинул нормальную. Если в лесу есть станция или дома можно с болгарки пристроить насадку по типу обыкновенной кофемолки, только нужно крепкий нож сделать и корпус из железа .


Ссылка на комментарий
