Мастерская по изготовлению оборудования для добычи золота

[Гость Миxалыч]

Вот он мастер!

Кеневцы меньше делают

Отходить будем постепенно от рифлей вообще, будет просто решётка для прижима трафарета и ковров

начинайте строить, результат будет!

[Bola]

Вот характеристика консольного насоса ПН(К)-40. Разница от ПН(К)-30 в подаче литров/секунду.

Техническая характеристика насоса ПНК-40/3

Насос нормального давления:
подача, л/с..............................................................................40
напор, м.................................................................................100
частота вращения вала насоса, об/мин..............................2700
КПД...............................................................................................0,58
кавитационный запас.................................................................. 3
потребляемая мощность (при номинальном режиме), кВТ....67,7

Габариты, мм:

длина................................................................................... 600
ширина................................................................................ 350
высота................................................................................. 650
Масса, кг...................................................................................... 140

Судя по требуемой мощности в кВт, ему требуется двигатель мощностью 50 л.с при оборотах 2700. Такую мощность с оборотами даст доведённый до ума двигатель ВАЗ-21213(4) или стандартный ЗМЗ. Дизель TD27 имхо хорош, но для такого насоса думаю жирноват.

Прицепная мотопомпа пожарная МП-40/100 П "Гейзер" ТЭК на грузовом прицепе.

Технические параметры:

Тип насоса: НП-40/100, центробежный, одноступенчатый, консольный

Номинальная подача насоса: 2400 л/мин (144 м3/час)

Номинальный напор насоса: 100 м

Конструкционно насос имеет 1 всасывающий патрубок ø125мм и 2 напорных ø80мм

Система дозирования пенгообразователя: автоматическая

Диапазон дозирования пенообразователя: 1%, 3% и 6%

Модель двигателя: ЗМЗ-4063.10

Вид топлива: АИ-92

Тип системы запуска двигателя: Электростартер

Габаритные размеры прицепа:  3600х1920х1720 мм

Масса (сухая): 950 кг

[CC63]

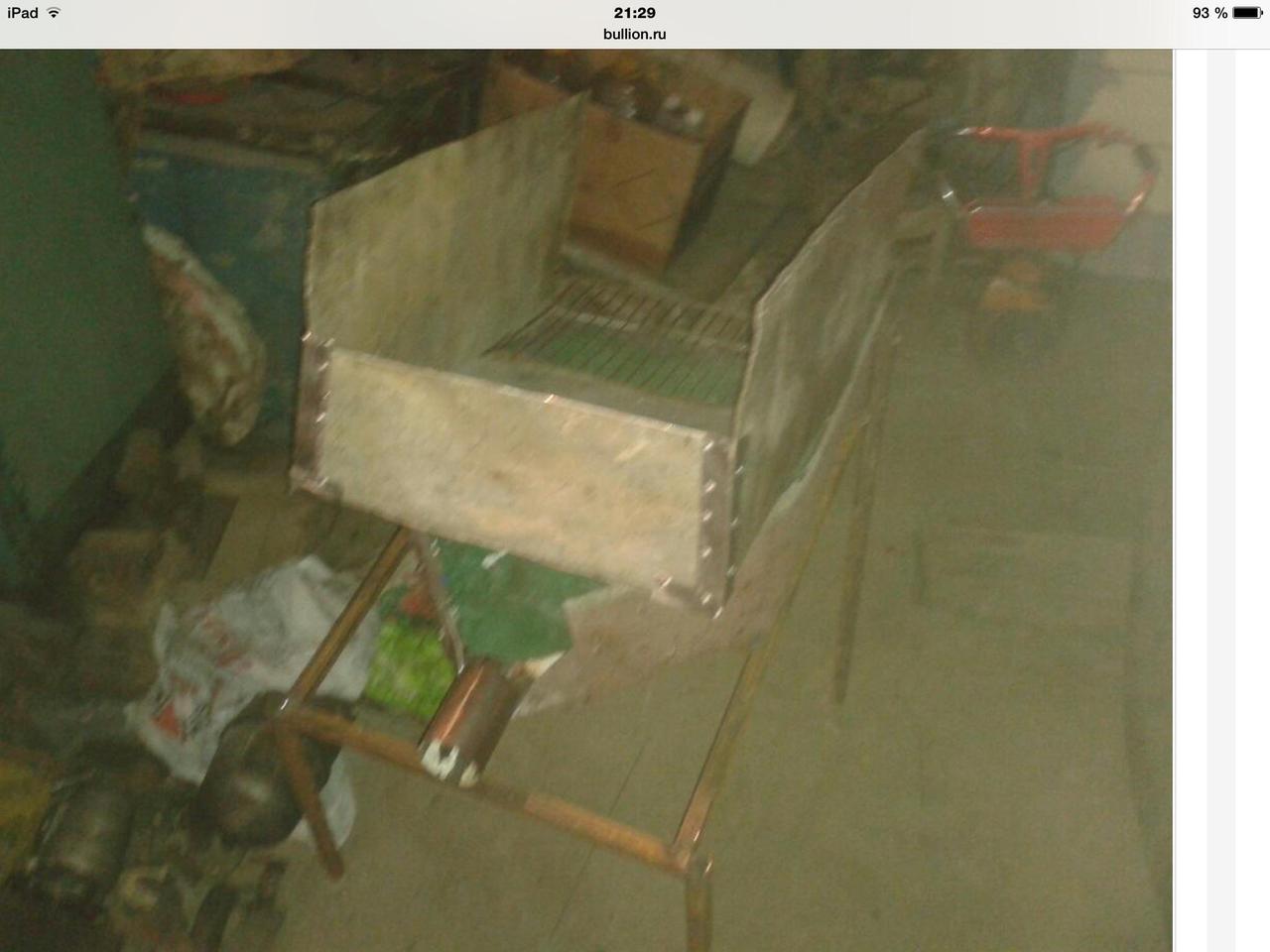

Наверное есть возможность привезти прямо трактором до места. Для чего второй небольшой бункер с раскосыми бортами?  Чтобы камни лопатой убирать? Если брансбойтом сбивать, то все  накопленное и осевшее собьешь. Не понимаю его предназначения....

[Петрович]

ага и коврик под ноги хорош будет что б глина к сапогам не липла

[Orion]

Ну наконец то! Бинго! 485 руб! Я в 10 раз дороже купил! Вот дурак!

Если серьёзно в хозмагах продаются только ковши штукатурные для доводки и ковры из подпопных ковриков банных. (Кстати применение по профилю, то есть в бане не понравилось, в сравнении с байковым детским одеялом, но у нас серые, может белые помягче  )

Остальное всё заказывать надо.



[Chegga]

из противня для заморозки рыбы: низ из крышка, рифли вырубил зубилом из дна и загнул,  4 сеточки от кухонных полочек, "вэлком" и брызговик



а еще из досочек, брусочков и шинельки

все работало

[Гость Миxалыч]

это бутара у него под трактор , высыпают, моют, лёгкое прикатилось, провалилось через грохот, камни скребком тянут на себя.

[денсон]

4 часа назад, Райн сказал:

458 РУБ

какие размеры?какая высота?я брал такой за 2500. умаялся основу срезать

[Bola]

Вот инструкции по эксплуатации. Эксплуатация МП-800 совпадает с МП-600.

1 минуту назад, Райн сказал:

Михалыч а с какого она двигателя от куда такую снять можно?

Кто с какого двигателя?

Мотопомпа М-600АШ инструкция.txt

Мотопомпа М-600АШ инструкция 2.docx

Мотопомпа МП-800А.docx

И здесь слепых нет

[Гость Миxалыч]

На мп-800 двигатель не меньше 20 сил.

[Bola]

По поводу газогенераторов. То, что вы видели на легковых автомобилях, то заправки газогенератора хватает максимум на 4 часа работы. На грузовых, тоже самое. Эти данные взяты из официальной истории газогенераторов СССР в библиотеке. Они выгодны, когда стационарно питают какое-либо оборудование (котельная или ДВС генератора) и оборудованы системой непрерывной подачи топлива из бункера.

По поводу двигателей стирлинга. У них очень хороший КПД в отличие от обычных ДВС. Но так как двигатели стирлинга работают при очень высоких давлениях рабочего тела (десятки МПа) и высоких температурах более 1500 гр. цельсия (это построенные двигатели с высоким КПД), то представляете из каких материалов они сделаны? В общем дорогой в производстве двигатель с очень точными допусками.

Так как это мастерская кулибиных, то вот простенькие миниустановки - ветростанция и бензогенератор.

Домашняя электростанция.doc

Чертежи ветрогенератора.doc

[Bola]

В общем решил создать тему про станки, оборудование и инструмент, которое как в песне "нам строить и жить помогает". Имеется в виду всё то, что необходимо для постройки правильной драги и не только, например ремонтных работ. Чертежи, инструкции, книги, самодельное оборудование, описание работы на нём, а также апгрейд оборудования с целью улучшения его показателей и удобства эксплуатации.

Листогибочный станок очень нужная вещь в производстве, без которой правильный шлюз построить очень сложно. Главное требование - металличекий прокат для изготовления листогиба не должен иметь никаких линейных деформаций, а иначе получится шлюз от Медведя Чертежи и инструкции по изготовлению ручных листогибочных станков.

Листогиб 1.docx

Листогиб 2.docx

Листогиб 3.docx

Листогиб DWG.zip

[Bola]

У многих из нас есть в наличии неплохие полуавтоматы Telwin BiMax серии 4.ххх (у меня 4.195) с упрощенной электрческой схемой. Аппарат очень живучий (т.к. не инверторный), но есть один неудобный минус - нет снятия напряжения со сварочной проволоки, в следствие чего сварочный пистолет на свариваемую деталь не положишь. Проблема решаема несложной переделкой электрической схемы. Кстати данными полуавтоматами возможно сваривать металл обычными покрытыми флюсом электродами. Для этого требуется сварочный кабель с держателем электродов с одной стороны и кабельной клеммой с другой. В отсеке с катушкой проволоки у данных полуавтоматов находятся две клеммы для смены полярности сварки. Так вот, скидываем клемму подающую сварочный ток на пистолет и вместо неё прикручиваем клемму кабеля с держателем электродов и свариваем металл обычными электродами (операция занимает не больше минуты) Чертежи переделки электросхемы Telwin BiMax серии 4.ххх и самодельного полуавтомата в довесок.

ПЕРЕДЕЛКА TELWIN BIMAX 4.195.docx

Книга по самодельным сварочным аппаратам

881.rar

[Bola]

Ещё один сварочный аппарат, настольный резак, универсальный станок и гидравлический подъёмник (миникран)

570-571-573-574-575-576.pdf

Миниатюрный сварочный аппарат.doc

Настольный резак.doc

Простой универсальный станок.doc

Миникран, листогиб у меня по этим докам сделали себе хорошие знакомые. А полуавтомат я сам себе переделал. По книге про самодельные сварочники я диплом сдавал. Не проверенные чертежи и информацию заносить не собираюсь, да и не коплю такую. Объёмы данных чертежей не большие, хотя можно какой-нибудь сайт и целиком скачать из инета А если какая-то информашка лишняя, то можно и удалить, только скажите, или Суперу нажалуйтесь

[Петрович]

нет все нормально если для тебя этап пройден и имеется личный опыт а не просто бумажки и сможешь дать совет тем кто заинтерисуется тогда давай тебе и карты в руки

кстати я листогиб планировал на весну собирать да и вообще всё оборудование для жестянки своими руками так что если что обращусь

[Bola]

А какие доки? Если Листогиб DWG, то автокад или нанокад нужен.

[Bola]

Может он имел в виду ПН-40?

[Петрович]

33 минуты назад, Bola сказал:

А какие доки? Если Листогиб DWG, то автокад или нанокад нужен.

да именно скачивается архив а там белиберда какая то если нужна какая то прога для окрытия тогда плиз в комплект

[Bola]

Белиберда с названиями может быть из-за того, что я работаю с линукса. У них с виндой иногда бывает такое с названиями файлов. Это не критично. Автокад и Нанокад мощные профессиональные САПР проги, весят прилично. Скачай их с сайта RuTracker. Я скачал сейчас Листогиб DWG. У меня все ОК.



[Гость Миxалыч]

пн-30 и 40 стоят на пожарных автомобилях.
